凌力爾特推出雙輸出同步降壓型開關穩壓控制器

效率為 95% 的LTC3850以低散熱和小尺寸解決方案提供大功率

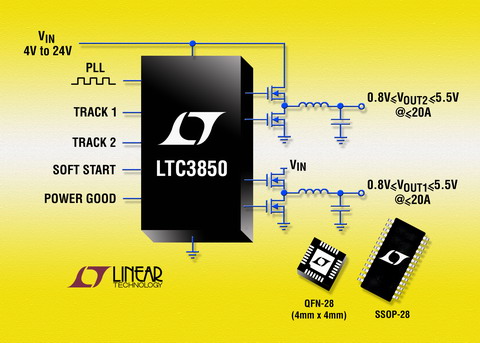

    凌力爾特公司（Linear Technology Corporation）推出效率為 95% 的雙輸出同步降壓型開關穩壓控制器 LTC3850，該器件以一致或比例跟蹤驅動所有 N 溝道功率 MOSFET 級。其 4V 至 24V 的輸入范圍適合多種應用，如大多數中間總線電壓和電池化學組成。強大的片上驅動器允許用大功率外部 MOSFET 產生高達 20A 的輸出電流，輸出電壓范圍為 0.8V 至 5.5V。應用包括筆記本計算機和平板 PC、便攜式儀表、數據通信設備、電信設備、機頂盒、基站和多功能打印機，在這些應用中，降壓型 DC/DC 轉換器必須以低散熱和小尺寸解決方案提供大功率。

    恒定頻率電流模式架構允許在 250kHz 至 780kHz 范圍內選擇固定或相位可鎖定（PLL）頻率。通過讓兩階轉換器以 180o 反相工作，最大限度地降低了功率損耗和電源噪聲。OPTI-LOOP® 補償允許在寬輸出電容和 ESR 值范圍內優化瞬態響應，其中包括所有陶瓷輸入和輸出電容器。通過測量輸出電感器（DCR）上的壓降或使用可選檢測電阻來完成輸出電流檢測。電流折返在出現短路情況時限制 MOSFET 散熱。另外，LTC3850 具有可調軟啟動功能以控制接通時間。可選突發模式（Burst Mode®）工作、脈沖跳躍模式或連續電感器電流模式是受用戶控制的，以優化輕負載效率和輸出紋波。LTC3850 具有精確的 0.8V 基準，在 -40oC 至 85oC 的工作溫度范圍內具有 ±1% 的準確度。LTC3850 的占空比高達 97%，具有非常低的壓降，這對延長電池供電應用的工作時間非常有用。

    LTC3850 采用耐熱增強型 4mm x 4mm QFN-28 和 SSOP-28 封裝。以 1,000 片為單位批量購買，每片起價為 2.40 美元。

• 雙路、180o 反相控制器降低噪聲和輸入電容
• 跟蹤和鎖相環同步
• DCR 或 RSENSE 電流檢測選項
• 電流模式控制
• 強大的片上 N 溝道 MOSFET 驅動器
• 250kHz 至 780kHz 的固定工作頻率
• 可同步至 250kHz 至 780kHz 的頻率
• 在 -40oC 至 +85oC 的溫度范圍內具有 ±1% 的基準電壓準確度
• 可編程軟啟動
• 電源良好信號
