凌力爾特推出輸入瞬態保護高達 60V 降壓型開關穩壓器

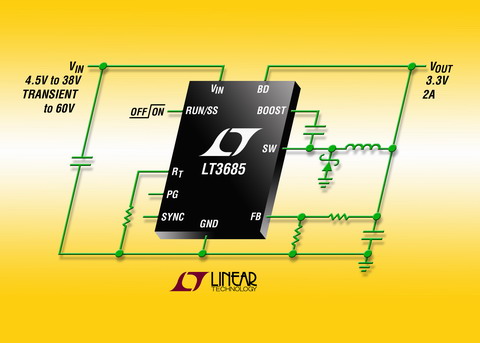

    凌力爾特公司（Linear Technology Corporation）推出輸入瞬態保護高達 60V 的 2A、38V 降壓型開關穩壓器 LT3685。LT3685 的 3.6V 至 38V 輸入工作電壓范圍和 60V 瞬態保護使其非常適用于汽車應用中的負載突降和冷車發動情況。其 3A 的內部開關能以低至 0.79V 的電壓提供高達 2A 的連續輸出電流。開關頻率從 200kHz 至 2.4MHz 是用戶可編程的，這優化了效率同時避開了關鍵噪聲敏感頻段。其高開關頻率允許使用小的外部電容器和電感器，加上 3mm x 3mm DFN-10 封裝（或耐熱增強型 MSOP-10E），使 LT3685 可組成占板面積非常緊湊的高熱效率解決方案。

    LT3685 采用高效率 3A、0.25Ω 開關，片上集成了必須的升壓二極管、振蕩器、控制和邏輯電路。特殊設計方法和新的高壓工藝在寬輸入電壓范圍內實現了高效率，同時LT3685 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步（250kHz 至 2MHz）、電源良好標記和軟啟動功能。

    以 1,000 片為單位批量購買，LT3685EDD 和 LT3685EMSE 的起價分別為 3.05 美元和 3.15 美元。LT3685IDD 和 LT3685IMSE 經過測試，保證工作在 -40^oC 至 125^oC 的結溫范圍，千片批購價分別為 3.66 美元和 3.78 美元。所有版本器件均有現貨供應。

性能概要：
·        寬輸入范圍：
-         3.6V 至 38V 工作
-         過壓閉鎖保護電路經受 60V 瞬態
·        2A 最大輸出電流
·        可調開關頻率：200kHz 至 2.4MHz
·        低停機電流：IQ < 1uA
·        集成升壓二極管
·        在250kHz 至 2MHz 之間可同步
·        電源良好標記
·        飽和開關設計：0.25Ω 接通電阻
·        0.790V 反饋基準電壓
·        輸出電壓：0.79V 至 20V
·        軟啟動功能
·        小型 10 引腳耐熱增強型 MSOP和（3mm x 3mm）DFN 封裝
