精確的雙向 70V 電流檢測放大器具有前所未有的靈活性(圖)

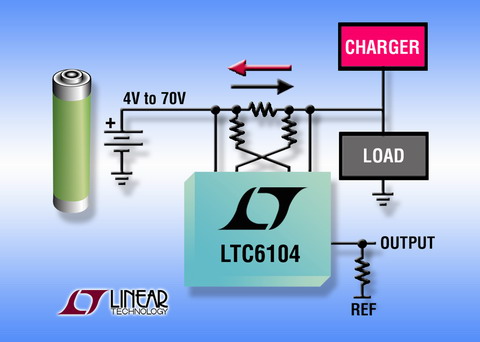

　　凌力爾特公司（Linear Technology）推出獨特的高端電流檢測放大器 LTC6104，該器件由兩個完整的放大器組成，具有一個組合式單端雙極性輸出。雙放大器拓?fù)浞浅＿m用于雙向工作，每個電流檢測方向的增益可編程性能使該器件具有極高的靈活性。兩個單獨的放大器允許監視單個電流檢測電阻或多個單獨的檢測電阻。LTC6104 的典型應用包括電池充電電路、H 橋式驅動電路和伺服控制。

　　LTC6104 具有卓越的性能：最大輸入偏置電流為 170nA，而最大輸入失調電壓為 ±450uV。這么精確的性能允許該器件分辨微小的電流并在一個寬動態范圍內工作。LTC6104 可以承受高達 70V 的電壓，這是一個非常寶貴的特性，尤其是在電源出現故障或?yàn)?zāi)難性負載變化可能導致電壓反激的情況，就更是這樣。LTC6104 的響應時間低于 1us，非常適用于在汽車出現故障時關斷電源。增益可用 3 個外部電阻設置，因?yàn)樵鲆骐娮枋菦Q定準確度的主要因素，所以采用精確的電阻可以實現優于 1% 的準確度。

　　凌力爾特公司設計經理 Mike Kultgen 說：“LTC6104 增強了凌力爾特公司在高性能電流檢測放大器領域的領先地位。LTC6104 以簡單和獨特的方式滿足了多種應用的需求�！�

　　LTC6104 已經全面投產，以 1,000 片為單位批量購買，每片起價為 1.38 美元。

性能概要：
• 非常適用于雙向高端電流檢測
• 用 4V 至 60V 電壓工作，最高電壓為 70V
• 每個方向的增益都可用外部電阻配置
• 1us 響應時間
• 低失調電壓：最大值為 ±450uV
• 低輸入偏置電流：最大值為 170nA
• PSRR 最小值為 110dB
• 典型電源電流為 520uA
• 工作溫度范圍為 -40oC 至 125oC
• MSOP8 封裝
