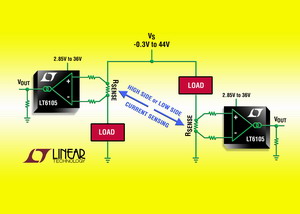

凌力爾特(Linear) 推出精確電流檢測放大器 LT6105，該器件的輸入共模范圍可從低于 V- 的 -0.3V 擴展至高于 V- 的 44V。LT6105 的共模范圍不受正電源電壓影響，適用于多種應用。LT6105 可以作為高壓側或低壓側電流檢測監視器使用。LT6105 在負載短路或電源故障時可以連續監視電流，并可以在滿電量到電量耗盡期間連續監視電池。LT6105 可以直接監視負電源電壓端的電流，而且由于 LT6105 的輸入可以承受高達 ±44V 的差分電壓，因此它非常適用于監視通過保險絲或 MOSFET 開關連接的負載。
LT6105 具有卓越的精確度，輸入失調電壓僅為 300uV，輸入失調漂移僅為 0.5uV/oC。1 至 100V/V 的任何增益都可以用外部電阻設定，增益誤差最大值限制為低于 1%。LT6105 用 2.85V 至 36V 的獨立電源電壓工作，僅消耗 150uA 電流。斷電時，檢測引腳被偏置為關斷，從而不管檢測電壓狀態如何，都可以防止加載任何檢測電阻。
凌力爾特公司的設計經理 Mike Kultgen說：“LT6105 是今天市場上最靈活的電流檢測器件之一。它是一個完整、精確的電流檢測放大器，在一個小封裝內包括了很多功能。”
LT6105 已經全面投產，以 1,000 片為單位批量購買，每片價格為 0.99 美元。
性能概要：
• 非常寬、Over-the-TopTM 輸入共模范圍
- 擴展至高于 V- 的 44V (不受 V+ 影響)
- 擴展至低于 V- 的 -0.3V
• 獨立電源：2.85V 至 36V
• 輸入失調電壓：最大值為 300uV
• 輸入失調漂移：0.5uV/oC
• 增益誤差：最大值為 1%
• 可用外部電阻配置增益
• 工作電流：150uA
• 轉換率：2V/us
• 斷電時檢測輸入電流：1nA
• 工作溫度范圍：-40oC 至 125oC
• 采用 2mm x 3mm DFN 和 8 引線 MSOP 封裝
