凌力爾特為汽車應用提供最佳反激式 DC/DC 控制器(圖)

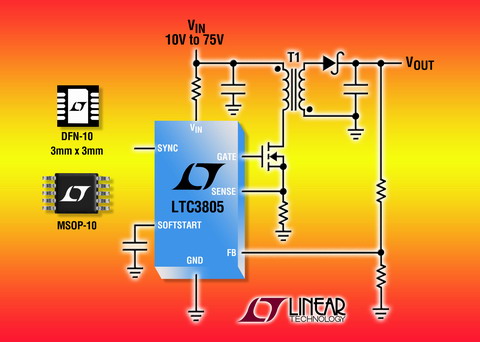

　　凌力爾特（Linear）日前推出電流模式、頻率可編程 PWM 控制器 LTC3805，該器件減小了反激式電源的尺寸和復雜性。就設計額定功率高達 25W 的高效、單端隔離和非隔離反激式轉換器而言，LTC3805 具有所有必需的功能，可用于電信設備、網絡設備、以太網供電（PoE）、汽車、消費電子產品和一般的家用電源。該集成電路具有 40uA 的超低啟動電流，允許使用高阻值輸入電阻和低電容值的電容器，以實現低功耗和快速電源啟動。

　　LTC3805 非常適用于輸入電壓范圍較寬的應用，在這種應用中，輸入在啟動時可能從 9V 變化到 72V，而且啟動后的工作電壓范圍維持在 4V 至 72V。這使用戶可以一個電源為 48V 和 24V 的標稱輸入系統供電。該器件的備用靜態電流僅為 360uA，這使它成為汽車應用的最佳選擇。

　　LTC3805 可以將輸出電壓穩定在低至 0.8V，并具有集成的軟啟動功能，可限制浪涌電流，因此降低了輸出電壓過沖。該器件的微功率遲滯啟動電路利用內部齊納二極管箝位保護自己免受輸入過壓影響。工作頻率可用一個外部電阻在 70kHz 至 700kHz 的范圍內選擇，或者就噪聲敏感應用而言，工作頻率可以同步至同一頻率范圍。輕負載時仍可保持恒定頻率工作，因此可在寬負載電流范圍內產生較低的低頻噪聲。100mV 的電流檢測門限允許使用非常小的電流檢測電阻，這有助于保持高效率�；�于 LTC3805 的電源具有可調斜率補償，可用最小的輸出電容實現快速瞬態響應。

　　LTC3805 采用 10 引線 3mm x 3mm DFN 或 10 引線 MSOP 封裝，工作溫度范圍為 -40°C 至 85°C。以 1,000 片為單位批量購買，每片起價為 1.39 美元。


性能概要：
• 40uA 啟動電流
• VIN 和 VOUT僅受外部組件限制
• 可調斜率補償
• 內部軟啟動
• 電流模式控制
• 70kHz 至 700kHz 頻率范圍的可調恒定頻率工作
• 可同步至高達 700kHz
