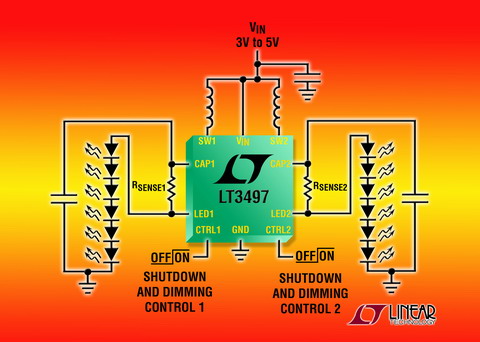

凌力爾特（Linear Technology）宣布推出雙路、全功能、升壓型 DC/DC 轉換器 LT3497，該器件從鋰離子電池輸入驅動多達 12 個白光 LED。其高效率、固定頻率工作確保一致的 LED 亮度和低噪聲并最大限度地延長電池壽命，由于有片上肖特基二極管，因此無需外部二極管，從而節省了成本和空間。True Color PWMTM 調光實現高達 250:1 的調光范圍，而 LED 沒有任何顏色改變。LT3497 的兩個獨立轉換器能夠用 2.5V 至 10V 的輸入電壓驅動不對稱的 LED 串（每個轉換器多達 6 個串聯 LED）。其 3mm x 2mm DFN 封裝和纖巧外部組件可為空間受限的手持式應用組成占板面積非常緊湊的解決方案。
LT3497 的 2.3MHz 恒定開關頻率使設計師能夠最大限度地減小解決方案占板面積和開關噪聲。其 2.5V 至 10V 的輸入電壓范圍使該器件能夠用于由單節或兩節鋰離子電池供電的手持式應用以及由 5V 固定輸入供電的應用。高端電流檢測允許用單線驅動每個 LED 串。LT3497 起一個恒定電流源的作用，負責向每個白光 LED 輸送相同的電流，而不受 LED 正向壓降波動的影響（該壓降會隨著溫度、制造容差和老化而變化），從而確保了均勻的 LED 亮度。盡管兩個獨立的升壓型穩壓器在同一個芯片上能夠驅動非對稱 LED 串，但每個 LED 串都有獨立的調光和停機控制。其它特點包括內部軟啟動/浪涌電流限制和 LED 開路保護。LT3497 兼有高效率、通用性、低噪聲和極小的解決方案總體占板面積，非常適用于各種外形尺寸纖巧卻需要很多白光 LED 的背光照明應用。
LT3497 采用 3mm x 2mm DFN-10 封裝，有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.70 美元。
性能概要：
• 用 3V 電源驅動多達 12 個白光 LED（每個轉換器 6 個串聯 LED）
• 兩個獨立的升壓型轉換器能夠驅動非對稱 LED 串
• 對兩個 LED 串進行獨立的調光和停機控制
• 高壓側檢測允許每個轉換器采用“單線式電流源”
• 內部肖特基二極管
• LED 開路保護（32V）
• 2.3MHz 開關頻率
• ±5% 基準準確度
• VIN 范圍：2.5V 至 10V
• 兩個轉換器都具有較寬的 250:1 True Color PWM 調光范圍
• 每個轉換器僅需 1μF 輸出電容器
• 采用 3mm x 2mm 10 引腳 DFN 封裝
LT3497 的 2.3MHz 恒定開關頻率使設計師能夠最大限度地減小解決方案占板面積和開關噪聲。其 2.5V 至 10V 的輸入電壓范圍使該器件能夠用于由單節或兩節鋰離子電池供電的手持式應用以及由 5V 固定輸入供電的應用。高端電流檢測允許用單線驅動每個 LED 串。LT3497 起一個恒定電流源的作用，負責向每個白光 LED 輸送相同的電流，而不受 LED 正向壓降波動的影響（該壓降會隨著溫度、制造容差和老化而變化），從而確保了均勻的 LED 亮度。盡管兩個獨立的升壓型穩壓器在同一個芯片上能夠驅動非對稱 LED 串，但每個 LED 串都有獨立的調光和停機控制。其它特點包括內部軟啟動/浪涌電流限制和 LED 開路保護。LT3497 兼有高效率、通用性、低噪聲和極小的解決方案總體占板面積，非常適用于各種外形尺寸纖巧卻需要很多白光 LED 的背光照明應用。
LT3497 采用 3mm x 2mm DFN-10 封裝，有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.70 美元。
性能概要：
• 用 3V 電源驅動多達 12 個白光 LED（每個轉換器 6 個串聯 LED）
• 兩個獨立的升壓型轉換器能夠驅動非對稱 LED 串
• 對兩個 LED 串進行獨立的調光和停機控制
• 高壓側檢測允許每個轉換器采用“單線式電流源”
• 內部肖特基二極管
• LED 開路保護（32V）
• 2.3MHz 開關頻率
• ±5% 基準準確度
• VIN 范圍：2.5V 至 10V
• 兩個轉換器都具有較寬的 250:1 True Color PWM 調光范圍
• 每個轉換器僅需 1μF 輸出電容器
• 采用 3mm x 2mm 10 引腳 DFN 封裝
