美國模擬器件公司(Analog Device，簡稱ADI)日前推出AD9254 150MSPS(每秒百萬次采樣)轉換速率14bit分辨率的模數轉換器(ADC)擴展了其無線基礎設施應用的器件種類。這款A(yù)DC工作在70MHz時具有83dB的無雜散動態范圍(SFDR)，同時功耗僅為430mW——功耗比同類解決方案降低了50%。這種高SFDR、低功耗和小封裝尺寸(7mm×7mm的48引腳LFCSP)的組合使該器件適合多種無線基礎設施應用，包括WiMAX和皮蜂區基站接收機以及超聲波和手持儀器設備。
AD9254的低功耗特性簡化了蜂窩接收機的配置并且節省了設計和電子器件成本，無需單獨的散熱設備。WiMAX和儀表儀器設計工程師也受益于AD9254改進的性能而不需要犧牲電池壽命。此外，150MSPS的采樣率簡化了接收機路徑中的模擬濾波器設計并且能使擴展的連續帶寬提供多達75 MHz，這對于支持WiMAX基站接收機的20MHz帶寬要求是必需的。AD9254的高采樣率也有利于允許設計工程師降低本底噪聲和簡化自動增益控制(AGC)環路。

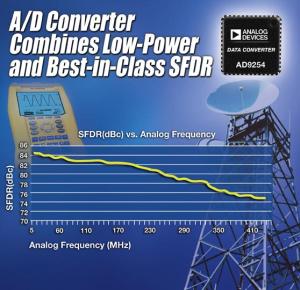

AD9254在輸入70MHz的信號時具有83dBc的SFDR。SFDR對于無線基礎設施應用是一項重要的技術指標，高SFDR通過捕捉有用頻段內的微弱信號(盡管存在較強的信號)來擴展基站接收機的動態范圍。此外它在輸入70MHz信號時還可提供72.7dBFS的滿度信噪比(SNR)。高SNR能夠支持第三代無線標準的高質量轉換，包括CDMA2000、W-CDMA以及TD-SCDMA，從而由于保持每一個標準的降低電壓等級的原則而降低了功耗。AD9254的采樣保持放大器(SHA)可在信號輸入頻率高達200MHz時保持優良的性能。AD9254與AD9246和AD9233 ADC引腳兼容并且可與ADI公司的AD8352驅動器集成電路(IC)一起使用。
AD9254現在可提供樣品，其千片訂量的報價為55美元/片，并且采用小尺寸7mm×7mm 48引腳LFCSP(引腳架構芯片級封裝)封裝。該器件在工業溫度范圍(－40℃～+85℃)內達到技術指標。
AD9254的低功耗特性簡化了蜂窩接收機的配置并且節省了設計和電子器件成本，無需單獨的散熱設備。WiMAX和儀表儀器設計工程師也受益于AD9254改進的性能而不需要犧牲電池壽命。此外，150MSPS的采樣率簡化了接收機路徑中的模擬濾波器設計并且能使擴展的連續帶寬提供多達75 MHz，這對于支持WiMAX基站接收機的20MHz帶寬要求是必需的。AD9254的高采樣率也有利于允許設計工程師降低本底噪聲和簡化自動增益控制(AGC)環路。
AD9254在輸入70MHz的信號時具有83dBc的SFDR。SFDR對于無線基礎設施應用是一項重要的技術指標，高SFDR通過捕捉有用頻段內的微弱信號(盡管存在較強的信號)來擴展基站接收機的動態范圍。此外它在輸入70MHz信號時還可提供72.7dBFS的滿度信噪比(SNR)。高SNR能夠支持第三代無線標準的高質量轉換，包括CDMA2000、W-CDMA以及TD-SCDMA，從而由于保持每一個標準的降低電壓等級的原則而降低了功耗。AD9254的采樣保持放大器(SHA)可在信號輸入頻率高達200MHz時保持優良的性能。AD9254與AD9246和AD9233 ADC引腳兼容并且可與ADI公司的AD8352驅動器集成電路(IC)一起使用。
AD9254現在可提供樣品，其千片訂量的報價為55美元/片，并且采用小尺寸7mm×7mm 48引腳LFCSP(引腳架構芯片級封裝)封裝。該器件在工業溫度范圍(－40℃～+85℃)內達到技術指標。
