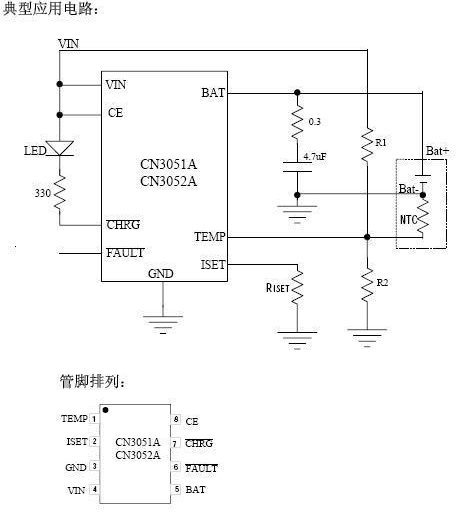

USB接口兼容的線性鋰離子電池充電器電路（CN3051/CN3052）(圖)
2006/8/22 17:55:37
深圳市勤創電子有限公司 供稿
CN3051/CN3052是可以對單節鋰離子或者鋰-聚合物可充電電池進行恒流/恒壓充電的充電器電路。
特點：
該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3051和CN3052只需要極少的外圍元器件，并且符合USB總線技術規范，非常適用于便攜式應用的領域。
熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。調制輸出電壓為4.1V(CN3051)或者4.2V(CN3052)，精度達1%。
充電電流的大小可以通過一個外部電阻調整。當輸入電壓（交流適配器或者USB電源）掉電時，CN3051/CN3052自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低檢測，自動再充電，芯片使能輸入端，電池溫度監控以及狀態指示等功能。
CN3051/CN3052采用熱處理能力較強的8管腳小外形封裝(SOP8)和ＭＳＯＰ８．
應用：
� 移動電話/ 數碼相機/MP3 播放器/藍牙應用/USB接口供電的充電器
申請免費樣片：hai-kl@163.com （段先生）13510249962
特點：
該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3051和CN3052只需要極少的外圍元器件，并且符合USB總線技術規范，非常適用于便攜式應用的領域。
熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。調制輸出電壓為4.1V(CN3051)或者4.2V(CN3052)，精度達1%。
充電電流的大小可以通過一個外部電阻調整。當輸入電壓（交流適配器或者USB電源）掉電時，CN3051/CN3052自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低檢測，自動再充電，芯片使能輸入端，電池溫度監控以及狀態指示等功能。
CN3051/CN3052采用熱處理能力較強的8管腳小外形封裝(SOP8)和ＭＳＯＰ８．
應用：
� 移動電話/ 數碼相機/MP3 播放器/藍牙應用/USB接口供電的充電器
申請免費樣片：hai-kl@163.com （段先生）13510249962
