凌特公司(Linear Technology Corporation)日前推出的新型高性能正交調制器為從基帶到850～965MHz頻帶的直接轉換而優化，可為GSM、EDGE、CDMA2000基站和900MHz RFID閱讀器組成經濟的解決方案。
LT5558的I(同相)和Q(正交相位)基帶輸入提供了高阻抗和一個2.1V的共模電壓，從而實現了高輸入信號驅動電平以及至有源濾波器的便利基帶耦合。其直接至射頻發送器架構使基站設計師能夠?qū)崿F(xiàn)高性能，同時減少器件數、縮小解決方案尺寸并節省系統成本。該產品具有卓越的線性度，在900MHz時的OIP3(輸出3階截取點)為22.4dBm，OIP2(輸出2階截取點)為65dBm。此外，LT5558具有-158dBm/Hz的低噪聲層，鏡頻抑制為-49dBc，LO泄漏為-43.7dBm。這個器件滿足或超過了GSM蜂窩基站以及其它高性能無線基礎設施發送器的動態范圍要求。

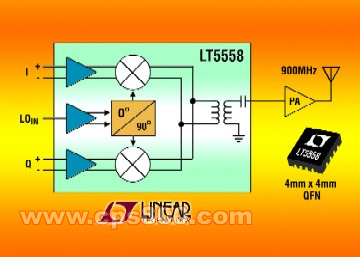

LT5558具有兩個匹配的高線性度混頻器、一個精確0°和90°移相器、一個具集成緩沖器的50Ω LO輸入和一個輸出在600MHz至1100MHz頻帶范圍內匹配到50Ω的片上射頻變壓器。該射頻變壓器匯總來自I和Q通道混頻器輸出的已調制信號，在無需外部匹配組件的情況下，將所得的差分信號轉換成單端、50Ω輸出。
兩個片上混頻器已進行很好的平衡，具有卓越的LO泄漏性能。在LO輸入驅動電平為0dBm時，于900MHz射頻輸出的泄漏在未校準情況下僅為-43.7dBm。類似地，片上精確移相器的準確度很高(失配誤差小于0.5°)，從而實現了 -49dBc的未校準鏡頻抑制性能。
LT5558用單一5V電源工作。典型工作電流為108mA。該器件還可以用ENABLE引腳關斷。禁止工作時，該芯片最多消耗50uA靜態電流以節省功率。就半雙工或時分復用工作模式而言，該芯片可以用ENABLE引腳迅速接通和斷開。
LT5558采用16引腳4x4mm表面貼裝QFN封裝。以1,000片為單位批量購買，每片起價為5.35美元，并立刻有現貨供應。
LT5558的I(同相)和Q(正交相位)基帶輸入提供了高阻抗和一個2.1V的共模電壓，從而實現了高輸入信號驅動電平以及至有源濾波器的便利基帶耦合。其直接至射頻發送器架構使基站設計師能夠?qū)崿F(xiàn)高性能，同時減少器件數、縮小解決方案尺寸并節省系統成本。該產品具有卓越的線性度，在900MHz時的OIP3(輸出3階截取點)為22.4dBm，OIP2(輸出2階截取點)為65dBm。此外，LT5558具有-158dBm/Hz的低噪聲層，鏡頻抑制為-49dBc，LO泄漏為-43.7dBm。這個器件滿足或超過了GSM蜂窩基站以及其它高性能無線基礎設施發送器的動態范圍要求。
LT5558具有兩個匹配的高線性度混頻器、一個精確0°和90°移相器、一個具集成緩沖器的50Ω LO輸入和一個輸出在600MHz至1100MHz頻帶范圍內匹配到50Ω的片上射頻變壓器。該射頻變壓器匯總來自I和Q通道混頻器輸出的已調制信號，在無需外部匹配組件的情況下，將所得的差分信號轉換成單端、50Ω輸出。
兩個片上混頻器已進行很好的平衡，具有卓越的LO泄漏性能。在LO輸入驅動電平為0dBm時，于900MHz射頻輸出的泄漏在未校準情況下僅為-43.7dBm。類似地，片上精確移相器的準確度很高(失配誤差小于0.5°)，從而實現了 -49dBc的未校準鏡頻抑制性能。
LT5558用單一5V電源工作。典型工作電流為108mA。該器件還可以用ENABLE引腳關斷。禁止工作時，該芯片最多消耗50uA靜態電流以節省功率。就半雙工或時分復用工作模式而言，該芯片可以用ENABLE引腳迅速接通和斷開。
LT5558采用16引腳4x4mm表面貼裝QFN封裝。以1,000片為單位批量購買，每片起價為5.35美元，并立刻有現貨供應。
