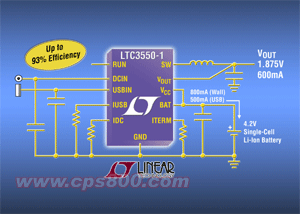

凌特公司針對手持應用推出高效、緊湊的 LTC3550-1 電源管理解決方案。該解決方案將一個雙輸入鋰離子電池充電器和一個高效率同步降壓穩壓器集成在一個扁平 16 引線 3mm x 5mm DFN 封裝內。該線性電池充電器可以自動選擇合適的電源，通過交流適配器或 USB 端口對單節鋰離子電池進行有效的充電。其獨立運行模式能夠簡化設計，無需為充電終止而加設外置微處理器。該充電器采用一種恒流/恒壓算法，利用交流適配器電源或 USB 電源分別可提供高達 950mA 或 500mA的充電電流。不論在哪種情況下，最終浮動電壓的精度均為 ±0.6%。LTC3550-1 電池充電器采用了一個專利的熱量調節方案，可以最大限度地提升充電率，而不會發生過熱現象。為保持電池的能量，它在待機狀態下從電池吸取 <6μA 的電量，而在停機時電流則 <1μA。
LTC3550-1 的集成同步降壓穩壓器能夠提供高達 600mA 的持續輸出電流。它采用內置開關和僅為 0.40Ω 的 RDS(ON)，效率可高達 93%，從而最大限度地延長電池的工作時間。此外，自動突發模式（Burst Mode®）運行能夠優化輕負載時的效率，靜態電流僅為 20μA（停機狀態下 <1μA）。該降壓穩壓器采用恒定頻率電流模式架構，可在 2.5V 至 5.5V 的輸入電壓范圍內工作，是單節鋰離子或多節堿性或鎳氫電池輸入應用的理想選擇。它具有 1.875V 的固定輸出電壓，以及 1.5MHz 的高開關頻率，能夠使用高度不超過 1mm的纖巧型低成本電容器和電感器。此外，該穩壓器可與陶瓷電容器穩定工作，從而產生很低的輸出電壓紋波。
采用緊湊型 5mm x 3mm x 0.75mm DFN-16 引線封裝的 LTC3550-1 有現貨供應。以 1,000 片為單位批量購買，每片起價為 2.00 美元。
性能概要：LTC3550-1
·通過交流適配器和 USB 輸入為單節鋰離子電池充電
·自動輸入電源檢測和選擇
·從交流適配器輸入獲得高達 950mA的可編程充電電流
·高效 600mA 同步降壓穩壓器
·無需外置 MOSFET、檢測電阻或隔離二極管
·熱量調節可最大限度提高充電率，而不會過熱
·±0.6% 預設充電電壓精度
·可編程充電電流終止
·1.5MHz 恒定頻率運行（降壓轉換器）
·停機時的 18μA 暫停電流
·獨立的“電源存在” 狀態輸出
·充電狀態輸出
·自動再充電
·耐熱增強型扁平（0.75mm）16 引線 3mm x 5mm DFN 封裝
LTC3550-1 的集成同步降壓穩壓器能夠提供高達 600mA 的持續輸出電流。它采用內置開關和僅為 0.40Ω 的 RDS(ON)，效率可高達 93%，從而最大限度地延長電池的工作時間。此外，自動突發模式（Burst Mode®）運行能夠優化輕負載時的效率，靜態電流僅為 20μA（停機狀態下 <1μA）。該降壓穩壓器采用恒定頻率電流模式架構，可在 2.5V 至 5.5V 的輸入電壓范圍內工作，是單節鋰離子或多節堿性或鎳氫電池輸入應用的理想選擇。它具有 1.875V 的固定輸出電壓，以及 1.5MHz 的高開關頻率，能夠使用高度不超過 1mm的纖巧型低成本電容器和電感器。此外，該穩壓器可與陶瓷電容器穩定工作，從而產生很低的輸出電壓紋波。
采用緊湊型 5mm x 3mm x 0.75mm DFN-16 引線封裝的 LTC3550-1 有現貨供應。以 1,000 片為單位批量購買，每片起價為 2.00 美元。
性能概要：LTC3550-1
·通過交流適配器和 USB 輸入為單節鋰離子電池充電
·自動輸入電源檢測和選擇
·從交流適配器輸入獲得高達 950mA的可編程充電電流
·高效 600mA 同步降壓穩壓器
·無需外置 MOSFET、檢測電阻或隔離二極管
·熱量調節可最大限度提高充電率，而不會過熱
·±0.6% 預設充電電壓精度
·可編程充電電流終止
·1.5MHz 恒定頻率運行（降壓轉換器）
·停機時的 18μA 暫停電流
·獨立的“電源存在” 狀態輸出
·充電狀態輸出
·自動再充電
·耐熱增強型扁平（0.75mm）16 引線 3mm x 5mm DFN 封裝
