凌力爾特推出雙輸出兩相、低輸入電壓電流模式同步降壓型開關控制器 LTC3836。用 2.75V 至 4.5V 的輸入電壓工作使該器件非常適用于 3.3V 單節鋰離子、多節堿性或鎳氫金屬電池輸入電源。它可以產生兩個低至 0.6V 的獨立輸出電壓，可為最新一代低壓 DSP 和微控制器供電。
LTC3836 由兩個同步降壓型穩壓器控制器組成，片上具有高端和低端同步整流器驅動器以驅動 N 溝道 MOSFET。它能在高達 95% 的占空比工作以實現低壓差，從而延長了由電池供電系統的工作時間。通過讓兩個控制器以 180o 反相工作，最大限度地減小了輸入紋波電流，從而降低 EMI 并最大限度地減小了所需輸入電容。LTC3836 采用高端 MOSFET 電流檢測架構實現限流和過載保護，無需檢測電阻同時提高了效率。其開關頻率可編程至高達 750kHz，允許使用小型表面貼裝電感器。就噪聲敏感應用而言，LTC3836 可以與高達 850kHz 的外部頻率同步。此外，LTC3836 可以配置成以脈沖跳躍模式工作，以在輕負載時提供高效率，該器件還具有跟蹤功能，在加電和斷電時允許進行輸出電壓控制。
采用 28 引線 SSOP 或 28 引線 4mm x 5mm QFN 封裝的 LTC3836 已供貨，其工作溫度范圍為 -40oC 至 85oC。以 1,000 片為單位批量購買，每片起價為 2.75 美元。

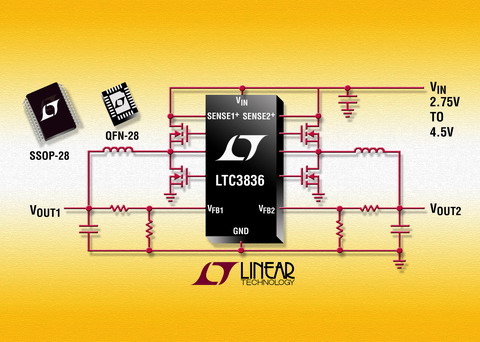

照片說明：雙輸出、低輸入電壓、兩相、無檢測電阻同步控制器LTC3836
性能概要：
• 雙輸出、兩相工作
• 2.75V 至 4.5V 的低輸入電壓
• 可低至 0.6V 的輸出電壓
• 95% 占空比
• 輕負載時以脈沖跳躍模式工作以實現高效率
• 電流模式控制
• 250kHz 至 750kHz 可調恒定頻率工作
• 可同步至高達 850kHz 的頻率
LTC3836 由兩個同步降壓型穩壓器控制器組成，片上具有高端和低端同步整流器驅動器以驅動 N 溝道 MOSFET。它能在高達 95% 的占空比工作以實現低壓差，從而延長了由電池供電系統的工作時間。通過讓兩個控制器以 180o 反相工作，最大限度地減小了輸入紋波電流，從而降低 EMI 并最大限度地減小了所需輸入電容。LTC3836 采用高端 MOSFET 電流檢測架構實現限流和過載保護，無需檢測電阻同時提高了效率。其開關頻率可編程至高達 750kHz，允許使用小型表面貼裝電感器。就噪聲敏感應用而言，LTC3836 可以與高達 850kHz 的外部頻率同步。此外，LTC3836 可以配置成以脈沖跳躍模式工作，以在輕負載時提供高效率，該器件還具有跟蹤功能，在加電和斷電時允許進行輸出電壓控制。
采用 28 引線 SSOP 或 28 引線 4mm x 5mm QFN 封裝的 LTC3836 已供貨，其工作溫度范圍為 -40oC 至 85oC。以 1,000 片為單位批量購買，每片起價為 2.75 美元。
照片說明：雙輸出、低輸入電壓、兩相、無檢測電阻同步控制器LTC3836
性能概要：
• 雙輸出、兩相工作
• 2.75V 至 4.5V 的低輸入電壓
• 可低至 0.6V 的輸出電壓
• 95% 占空比
• 輕負載時以脈沖跳躍模式工作以實現高效率
• 電流模式控制
• 250kHz 至 750kHz 可調恒定頻率工作
• 可同步至高達 850kHz 的頻率
