艾默生大型交換局解決方案(圖)
2005/8/9 15:44:57
艾默生網絡能源有限公司 供稿
大型交換局通常為省會、地市級城市和大區中心通信綜合樞紐（含國際局）、市話匯接局、電報（數據）局、無線局、長途傳輸一級干線站、市話端局以及特別規定的其它通信局（站）， 在通信網絡中地位最重要，職能也最完整，因此對動力機房的配置要求也是最高的，它要求電源系統的不可用度不大于 5×10-7，即平均20年時間內，每個電源系統故障的累計時間應不大于5分鐘。電源系統的可靠性除了通過電能變換設備自身的性能及冗余配置來保障，還依賴于多路電源的輸入、可靠的切換機構和低壓配電系統的合理設計來共同完成。

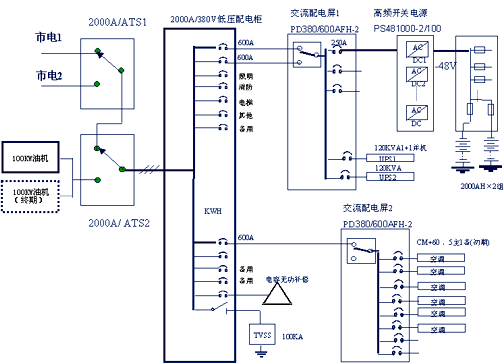

圖一 大型交換局供電方案原理圖
圖一是一個典型的 5萬門以上的大型交換局供電方案原理圖。整個動力系統初期由兩路市電、一路油機輸入（終期可擴展為兩臺油機），經過高性能的ATS自動切換開關選擇一路供電輸入低壓配電柜，低壓配電母線上加裝了TVSS抗浪涌裝置和無功補償柜。電能由低壓配電柜分配給下一級的交流配電屏以及電梯、消防、水泵和照明等其他用電。給通信設備供電的直流不間斷電源和交流不間斷電源有專用的交流配電柜，直流電源采用N+1備份的智能高頻開關電源系統，交流部分采用兩臺UPS 1+1直接并聯的冗余方式，對于此類重要的局站，電池也建議采用1+1備份的方式。通信機房和電力（電池）室的空調也應采用恒溫、恒濕的機房專用精密空調，為設備的可靠運行提供良好的環境保障，為了防止空調啟動浪涌對UPS及直流電源的干擾，空調的供電也由電力室的專用交流配電屏進行配送。
圖一是一個典型的 5萬門以上的大型交換局供電方案原理圖。整個動力系統初期由兩路市電、一路油機輸入（終期可擴展為兩臺油機），經過高性能的ATS自動切換開關選擇一路供電輸入低壓配電柜，低壓配電母線上加裝了TVSS抗浪涌裝置和無功補償柜。電能由低壓配電柜分配給下一級的交流配電屏以及電梯、消防、水泵和照明等其他用電。給通信設備供電的直流不間斷電源和交流不間斷電源有專用的交流配電柜，直流電源采用N+1備份的智能高頻開關電源系統，交流部分采用兩臺UPS 1+1直接并聯的冗余方式，對于此類重要的局站，電池也建議采用1+1備份的方式。通信機房和電力（電池）室的空調也應采用恒溫、恒濕的機房專用精密空調，為設備的可靠運行提供良好的環境保障，為了防止空調啟動浪涌對UPS及直流電源的干擾，空調的供電也由電力室的專用交流配電屏進行配送。
