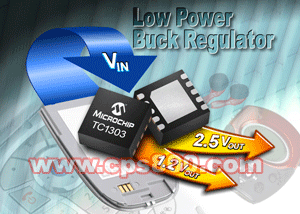

美國微芯科技公司(Microchip Technology Inc.)近日推出TC1303/TC1304和TC1313系列電源管理集成電路，將一個同步降壓開關穩壓器、一個低壓降穩壓器(LDO)及電壓正常指示功能集成到單芯片方案中。5款全新器件在各種電池供電系統和雙路輸出電壓系統中具有低功率和低成本的優勢。
此次發布的五款電源管理器件包括：
* TC1303A：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對DC-DC轉換器輸出進行監測的電壓正常指示功能；
* TC1303B：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對LDO輸出進行監測的電壓正常指示功能；
* TC1303C：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對LDO和DC-DC轉換器輸出進行監測的電壓正常指示功能；
* TC1304：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備順序啟動和關斷功能；
* TC1313：包含一個500mA同步降壓穩壓器和一個300mA LDO。
由于降壓轉換器可以在高頻運行，新器件要求的外置電感電容的尺寸縮小。此外，LDO對外置元件的數量也減至最少，又采用了小型雙列扁平無引線(DFN)封裝，使得這些新器件在極小的占板空間上能實現極具成本效益的解決方案。
新器件的開關穩壓器是一個同步降壓DC-DC轉換器，其在高負載狀態下利用脈寬調制(PWM)振蕩器以2.0MHz的固定頻率運行。新器件在待機模式的低負載狀態下，還可提供低電流工作模式或脈沖頻率調制(PFM)模式。
LDO輔助線性穩壓器可在高達300mA的負載條件下工作，而在200mA負載下其典型電壓降為137mV，確保LDO可以在極小的差分電壓下工作。該LDO可通過在輸出上接一個1.0μF的陶瓷電容實現穩定工作。該器件采用外部補償設計，可提供多項保護功能，包括欠壓鎖定(UVLO)、過溫保護和輸出短路保護。
TC1303/TC1313兩款器件可對兩個穩壓器進行獨立的關斷控制，工作結溫范圍為-40℃至+125℃。新器件采用小型熱強化封裝(10引腳的3×3mm DFN)，可最大限度地減小占板空間，并確保封裝散發多余的熱量。
TC1304的電壓正常電路與SHDN引腳連接即可實現順序啟動和關斷功能：等到LDO輸出穩定在規定范圍內，才激活開關穩壓器。相反，當器件關斷時，順序電路會先關開關穩壓器，再關LDO輸出。
TC1303/TC1304和TC1313系列器件適用于計算(FPGA電源)和便攜式電池供電產品(手機和MP3播放器)。在計算機應用方面，TC1303系列可提供同時滿足內核電壓和I/O需求的最佳雙路輸出電壓解決方案。此外，其電壓正常指示功能可在電壓處于特定范圍內時輸出指示信號。而TC1304可用于順序啟動和關斷，以便先把電壓加在一個電路上，再對另一個電路上電。
而對于便攜式電池供電應用，TC1303/TC1304和TC1313系列器件則更為適用，其低靜態電流、省電PFM模式、高轉換效率，以及輔助LDO等特性適用于多種應用，主要應用于利用鋰離子電池將低電壓提供給內核電壓，同時將較高的電壓提供給I/O。
此次發布的五款電源管理器件包括：
* TC1303A：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對DC-DC轉換器輸出進行監測的電壓正常指示功能；
* TC1303B：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對LDO輸出進行監測的電壓正常指示功能；
* TC1303C：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備對LDO和DC-DC轉換器輸出進行監測的電壓正常指示功能；
* TC1304：包含一個500mA同步降壓穩壓器和一個300mA LDO，并具備順序啟動和關斷功能；
* TC1313：包含一個500mA同步降壓穩壓器和一個300mA LDO。
由于降壓轉換器可以在高頻運行，新器件要求的外置電感電容的尺寸縮小。此外，LDO對外置元件的數量也減至最少，又采用了小型雙列扁平無引線(DFN)封裝，使得這些新器件在極小的占板空間上能實現極具成本效益的解決方案。
新器件的開關穩壓器是一個同步降壓DC-DC轉換器，其在高負載狀態下利用脈寬調制(PWM)振蕩器以2.0MHz的固定頻率運行。新器件在待機模式的低負載狀態下，還可提供低電流工作模式或脈沖頻率調制(PFM)模式。
LDO輔助線性穩壓器可在高達300mA的負載條件下工作，而在200mA負載下其典型電壓降為137mV，確保LDO可以在極小的差分電壓下工作。該LDO可通過在輸出上接一個1.0μF的陶瓷電容實現穩定工作。該器件采用外部補償設計，可提供多項保護功能，包括欠壓鎖定(UVLO)、過溫保護和輸出短路保護。
TC1303/TC1313兩款器件可對兩個穩壓器進行獨立的關斷控制，工作結溫范圍為-40℃至+125℃。新器件采用小型熱強化封裝(10引腳的3×3mm DFN)，可最大限度地減小占板空間，并確保封裝散發多余的熱量。
TC1304的電壓正常電路與SHDN引腳連接即可實現順序啟動和關斷功能：等到LDO輸出穩定在規定范圍內，才激活開關穩壓器。相反，當器件關斷時，順序電路會先關開關穩壓器，再關LDO輸出。
TC1303/TC1304和TC1313系列器件適用于計算(FPGA電源)和便攜式電池供電產品(手機和MP3播放器)。在計算機應用方面，TC1303系列可提供同時滿足內核電壓和I/O需求的最佳雙路輸出電壓解決方案。此外，其電壓正常指示功能可在電壓處于特定范圍內時輸出指示信號。而TC1304可用于順序啟動和關斷，以便先把電壓加在一個電路上，再對另一個電路上電。
而對于便攜式電池供電應用，TC1303/TC1304和TC1313系列器件則更為適用，其低靜態電流、省電PFM模式、高轉換效率，以及輔助LDO等特性適用于多種應用，主要應用于利用鋰離子電池將低電壓提供給內核電壓，同時將較高的電壓提供給I/O。
