UPS可靠性方案(圖)
2005/7/26 17:41:39
大連寶士達電源系統有限公司 供稿
→單機可靠性
基本的可靠性,帶旁路的在線UPS,當UPS故障時,UPS將逆變輸出轉為旁路輸出,即由市電直接供電。

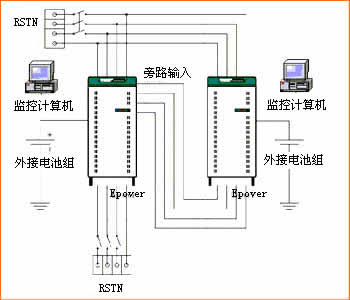

→串聯熱備份
用兩臺單機系列的UPS串聯運行。即一臺作為主機,另一臺的輸出接到主機的旁路輸入端,作為備用機。由于單機系統的價格一般較并機系統的低,對于延時時間較短的配置整體成本較低,系統主UPS工作,承擔所有負載,另一臺處于待機狀態,當主UPS故障時,自動轉到備用UPS供電。

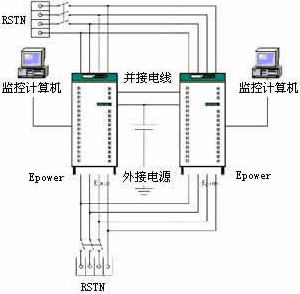

→并機可靠性
分布式旁路提供可伸縮的冗余旁路運行,高可靠性,易于擴展,但對特別重要場合需要更高可靠性時要采用多機并聯冗余備份,并聯的UPS之間除要求它們的輸出電壓同頻、同相之外,還需負載平衡,這需要專門技術實現。從技術角度看,3臺以上的UPS并聯可采用分布旁路或者集中公共兩種方式。帶有分布旁路的寶士達 UPS不需要獨立的并機旁路柜或其他附屬設備,單機作為冗余備份供電系統中的一個模塊,實現智能化并機,插入附帶的并機卡(選件)即可實現多達8臺的并機,增加系統可靠性,加大總輸出功率。獨一無二可不同功率EPOWER UPS間實現并機,按UPS功率大小自動分配負載量。

基本的可靠性,帶旁路的在線UPS,當UPS故障時,UPS將逆變輸出轉為旁路輸出,即由市電直接供電。

→串聯熱備份
用兩臺單機系列的UPS串聯運行。即一臺作為主機,另一臺的輸出接到主機的旁路輸入端,作為備用機。由于單機系統的價格一般較并機系統的低,對于延時時間較短的配置整體成本較低,系統主UPS工作,承擔所有負載,另一臺處于待機狀態,當主UPS故障時,自動轉到備用UPS供電。

→并機可靠性
分布式旁路提供可伸縮的冗余旁路運行,高可靠性,易于擴展,但對特別重要場合需要更高可靠性時要采用多機并聯冗余備份,并聯的UPS之間除要求它們的輸出電壓同頻、同相之外,還需負載平衡,這需要專門技術實現。從技術角度看,3臺以上的UPS并聯可采用分布旁路或者集中公共兩種方式。帶有分布旁路的寶士達 UPS不需要獨立的并機旁路柜或其他附屬設備,單機作為冗余備份供電系統中的一個模塊,實現智能化并機,插入附帶的并機卡(選件)即可實現多達8臺的并機,增加系統可靠性,加大總輸出功率。獨一無二可不同功率EPOWER UPS間實現并機,按UPS功率大小自動分配負載量。
