美國國家半導體公司(National Semiconductor Corporation, 簡稱國半)日前宣布推出一款雙輸入通用串行總線(USB)、交流電電池充電及電源管理二合一集成電路——LM3658。該芯片可為單顆鋰電池和鋰聚合物電池安全充電。LM3658二合一芯片的終止充電誤差不超過1.5%，這有助延長電池壽命，因此適用于多種不同的便攜式電子產品，包括PDA、MP3播放機、數碼相機、上網設備、儀表和智能電話。

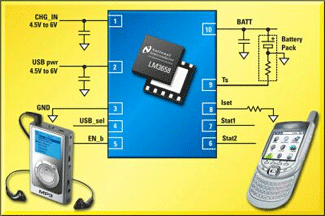

LM3658芯片在利用USB或交流電插座為鋰電池或鋰聚合物電池充電時，若這兩種電源都處于開啟狀態，則充電器芯片便會自動選用預先設定的交流電模式。LM3658芯片只需幾顆外接元件為其提供支持，而且它還內置了功率場效應晶體管(FET)、電流傳感器、反向保護和熱能調節等電路，使電池獲得更可靠的保護。
LM3658芯片在利用墻上插座的交流電為電池充電時，充電電流介于50mA與1000mA 之間，電流大小可以通過外置電阻加以設定。若利用USB電源為電池充電，用戶可通過引腳選擇100mA或500mA的充電電流。這款芯片會不斷控制終止充電電壓，確保誤差不會超過4.2V的1.5%。LM3658芯片若利用2.5V至6V之間的輸入電壓，輸出電流可以高達1A，電流的實際大小可以通過外置電阻加以調節。此外，內置的功率FET可以根據環境溫度自行調節操作速率，以確保芯片無論在任何溫度之下也能以最高的效率進行充電。
LM3658芯片設有5種操作模式，分別是預先設限模式、恒流模式、恒壓模式、充滿即停止模式和維持模式。這款芯片還設有熱能調節與電池溫度測量等功能，以及多個安全計時器。此外，它也設有兩個漏極開路輸出，以便啟動LED狀態指示燈或與通用輸入/輸出建立聯系。
這款電池充電和電源管理二合一芯片設有多個防護裝置，其中包括LED狀態指示燈、安全計時器，以及不間斷監測電池溫度的監控電路。LM3658電池充電IC采用10引腳LLP封裝，大小為3×3mm。以1,000片為單位采購，單顆價為1.50美元(僅供參考)。現已有大量現貨供應，客戶也可即時訂購這款芯片的評估電路板。此外，這款芯片也另有不含鉛封裝可供選擇。
LM3658芯片在利用USB或交流電插座為鋰電池或鋰聚合物電池充電時，若這兩種電源都處于開啟狀態，則充電器芯片便會自動選用預先設定的交流電模式。LM3658芯片只需幾顆外接元件為其提供支持，而且它還內置了功率場效應晶體管(FET)、電流傳感器、反向保護和熱能調節等電路，使電池獲得更可靠的保護。
LM3658芯片在利用墻上插座的交流電為電池充電時，充電電流介于50mA與1000mA 之間，電流大小可以通過外置電阻加以設定。若利用USB電源為電池充電，用戶可通過引腳選擇100mA或500mA的充電電流。這款芯片會不斷控制終止充電電壓，確保誤差不會超過4.2V的1.5%。LM3658芯片若利用2.5V至6V之間的輸入電壓，輸出電流可以高達1A，電流的實際大小可以通過外置電阻加以調節。此外，內置的功率FET可以根據環境溫度自行調節操作速率，以確保芯片無論在任何溫度之下也能以最高的效率進行充電。
LM3658芯片設有5種操作模式，分別是預先設限模式、恒流模式、恒壓模式、充滿即停止模式和維持模式。這款芯片還設有熱能調節與電池溫度測量等功能，以及多個安全計時器。此外，它也設有兩個漏極開路輸出，以便啟動LED狀態指示燈或與通用輸入/輸出建立聯系。
這款電池充電和電源管理二合一芯片設有多個防護裝置，其中包括LED狀態指示燈、安全計時器，以及不間斷監測電池溫度的監控電路。LM3658電池充電IC采用10引腳LLP封裝，大小為3×3mm。以1,000片為單位采購，單顆價為1.50美元(僅供參考)。現已有大量現貨供應，客戶也可即時訂購這款芯片的評估電路板。此外，這款芯片也另有不含鉛封裝可供選擇。
