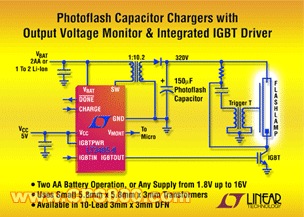

凌特公司推出 LT3485 系列照相閃光燈電容充電器集成電路，該器件集成了完整的照相閃光燈電容充電器和 IGBT 驅動器。LT3485 已獲得專利的控制技術允許它使用極小的“標準化”變壓器。無需外部組件設置輸出電壓。在充電時，一個與電容器電壓成正比的輸出可用來進行監視。輸入電流被嚴格控制以提供一致的充電時間。
該系列器件用 1.8V 至 10V 的輸入電壓工作，非常適用于由兩節 AA 堿性、單節鋰離子電池或多節電池供電的應用。LT3485-3、-0、-2 和 -1 分別具有 2A、1.4A、1A 和 0.7A 的基本電流限制，從而分別產生受到嚴格控制的 700mA、500mA、350mA 和 225mA 平均輸入電流。這 4 個版本的器件在其他方面是相同的。
CHARGE 引腳讓用戶全面控制該器件。驅動 CHARGE 引腳為低電平使該器件進入微功率停機模式。當器件完成充電時，DONE 引腳給出指示。LT3485 系列器件采用纖巧扁平 3mm x 3mm DFN 封裝，實現了小至 75 mm2 的解決方案占板面積。
采用 3mm x 3mm DFN 封裝的 LT3485-0、-1、-2 和 -3 有現貨供應。以 1,000 片為單位批量購買，所有器件價格均為 2.25 美元。
該系列器件用 1.8V 至 10V 的輸入電壓工作，非常適用于由兩節 AA 堿性、單節鋰離子電池或多節電池供電的應用。LT3485-3、-0、-2 和 -1 分別具有 2A、1.4A、1A 和 0.7A 的基本電流限制，從而分別產生受到嚴格控制的 700mA、500mA、350mA 和 225mA 平均輸入電流。這 4 個版本的器件在其他方面是相同的。
CHARGE 引腳讓用戶全面控制該器件。驅動 CHARGE 引腳為低電平使該器件進入微功率停機模式。當器件完成充電時，DONE 引腳給出指示。LT3485 系列器件采用纖巧扁平 3mm x 3mm DFN 封裝，實現了小至 75 mm2 的解決方案占板面積。
采用 3mm x 3mm DFN 封裝的 LT3485-0、-1、-2 和 -3 有現貨供應。以 1,000 片為單位批量購買，所有器件價格均為 2.25 美元。
