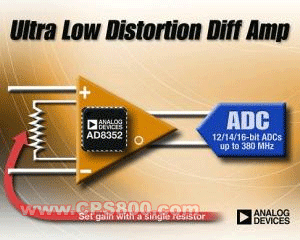

美國模擬器件公司(ADI)日前發布首款差分放大器，能夠有效驅動無線基礎設施系統的高速模數轉換器(ADC)，并達到超低失真性能。AD8352作為ADI擴展種類的射頻IC系列最新成員，適合用于驅動下一代3G和4G蜂窩、寬帶WiMAX無線基礎設備中使用在最高實際中頻(IF)條件下的12bit～16bit ADC。
AD8352驅動高速ADC達380MHz，超過同類差分放大器能達到的100MHz，具有保持優越性能的能力。
在目前要求嚴格的無線應用中，降低ADC驅動器的失真是高頻條件下提高系統性能的關鍵，因?yàn)檫@樣有助于保證ADC的無雜散動態范圍(SFDR)和信噪比(SNR)性能，且能將射頻(RF)設計中的IF元件數量減少至最少，降低了諸如無線基站應用中的功耗、成本、元件數量和PCB面積，并提高系統級的性能。
ADI稱，在高工作頻率條件下，AD8352達到超低失真特性(180MHz條件下為82dBc HD3)，ADI采用了內部抵消方案和XFCB-3TM技術(ADI專有的硅鍺絕緣體上硅制造工藝)。AD8352除了具有超低失真，還有很高的線性度(41 dBm OIP3)，靜態電流消耗僅為37 mA，采用小型3mm×3mm LFCSP封裝。
與傳統的差分放大器相比，AD8352具有隔離的增益級，允許用戶通過一只外部電阻器來設置要求的增益，節省了大量的設計時間并且增加了靈活性。隔離的增益級允許用戶能夠獨立于噪聲和輸入的匹配需求而改變?cè)鲆妗D8352非常適合用于從單端到差分的轉換，可用作差分RF和IF增益模塊，也可用作連接差分器件(例如SAW濾波器)的接口。
ADI公司RF和網絡器件部產品線總監Peter Real說：“例如，許多3G基站接收器設計通過采用高速ADC和單級的高IF下變頻器件來降低系統成本并且提高性能。將低失真的AD8352與12bit和14bit的ADC(例如ADI公司的AD9445, AD9246和AD9233)配套使用，意味著基站設計工程師無需再降低信號處理性能�！�
AD8352差分放大器現在可提供產品樣片，將于2006年1月開始量產。其千片訂量報價為3.49美元/片。
AD8352驅動高速ADC達380MHz，超過同類差分放大器能達到的100MHz，具有保持優越性能的能力。
在目前要求嚴格的無線應用中，降低ADC驅動器的失真是高頻條件下提高系統性能的關鍵，因?yàn)檫@樣有助于保證ADC的無雜散動態范圍(SFDR)和信噪比(SNR)性能，且能將射頻(RF)設計中的IF元件數量減少至最少，降低了諸如無線基站應用中的功耗、成本、元件數量和PCB面積，并提高系統級的性能。
ADI稱，在高工作頻率條件下，AD8352達到超低失真特性(180MHz條件下為82dBc HD3)，ADI采用了內部抵消方案和XFCB-3TM技術(ADI專有的硅鍺絕緣體上硅制造工藝)。AD8352除了具有超低失真，還有很高的線性度(41 dBm OIP3)，靜態電流消耗僅為37 mA，采用小型3mm×3mm LFCSP封裝。
與傳統的差分放大器相比，AD8352具有隔離的增益級，允許用戶通過一只外部電阻器來設置要求的增益，節省了大量的設計時間并且增加了靈活性。隔離的增益級允許用戶能夠獨立于噪聲和輸入的匹配需求而改變?cè)鲆妗D8352非常適合用于從單端到差分的轉換，可用作差分RF和IF增益模塊，也可用作連接差分器件(例如SAW濾波器)的接口。
ADI公司RF和網絡器件部產品線總監Peter Real說：“例如，許多3G基站接收器設計通過采用高速ADC和單級的高IF下變頻器件來降低系統成本并且提高性能。將低失真的AD8352與12bit和14bit的ADC(例如ADI公司的AD9445, AD9246和AD9233)配套使用，意味著基站設計工程師無需再降低信號處理性能�！�
AD8352差分放大器現在可提供產品樣片，將于2006年1月開始量產。其千片訂量報價為3.49美元/片。
