中達電通WLAN解決方案&典型應用案例(圖)
2005/12/21 15:03:01
中達電通股份有限公司 供稿
雖然業界關于3G和WLAN前景的爭論仍在繼續，但WLAN所帶來的市場機遇已經成為現實的商業機會，而其觸手可及的應用價值已經對越來越多的行業用戶和政府機構產生了不容忽視的吸引力，如何選擇品質優良的WLAN產品，并根據實際應用需求獲得量身定制的解決方案，成為許多試圖通過WLAN步入寬帶世界的機構或公司必須面對的問題。中達電通作為國際著名的電子和通信產品制造商，推出的寬帶無線產品覆蓋了最底層的無線網卡、無線接入點（Access Point）、接入控制器（Access Controller）直至最頂層的網絡管理系統，其為各行業用戶定制的解決方案已經運行在許多地區的政府機構和電信部門, 并成為這些用戶穩定的合作伙伴。
下文將較詳細地介紹目前流行的無線局域網產品以及實際應用案例，希望對正在考慮采用無線方式進行網絡覆蓋的用戶有所裨益。
一． 無線局域網產品

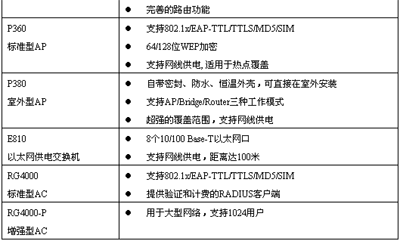

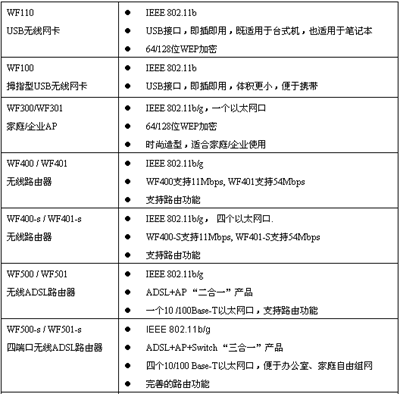

WLAN的應用領域簡單講可以分為三大部分：家庭/Soho應用，行業應用，以及各大電信運營商大力推展的公共熱點覆蓋，這些領域?qū)Ξa(chǎn)品的規格、性能、功能都有相當不同的要求。作為以通信產品的設計和制造為支撐業務的廠商，中達電通向用戶或系統集成商提供全系列的WLAN產品，這其中包括具有時尚造型的家庭型AP WF300，包括ADSL/AP二合一的“無線A貓”WF500，包括用于熱點覆蓋的室內型AP P360、室外型AP P380等等。詳細產品系列如下表所列，其中，除了已經大量商用的11M的IEEE 802.11b產品以外，還包括全系列54M的IEEE 802.11g產品。
二．典型案例分析
某省政府機關WLAN覆蓋方案
××省政府是一個由一組建筑組成的辦公大院，長和寬均約180米，其中有五棟辦公樓需要無線覆蓋，分別是一號樓、二號樓、三號樓、四號樓和五號樓。全部的辦公樓均是磚混結構的老式建筑，各辦公樓為四到五層。省政府共有辦公室300多間，多數部門采用電腦辦公，筆記本電腦也有相當?shù)臄?shù)量。考慮政府機關的特殊性質，為不影響其日常辦公秩序，同時考慮用戶對工期的要求，本方案最終采用了室外覆蓋的方式。即在辦公大樓的樓頂用室外型AP P380向?qū)γ娲髽沁M(jìn)行接入, 無線信號通過窗戶覆蓋辦公區域。這樣，不但可以省去樓內施工布線的麻煩，加快工期，而且，實現覆蓋所使用的AP數量也大為減少。
如圖所示，在二號樓、三號樓和紀委大樓這三個樓頂放置P380多的樓內，放置以太網供電交換機，對于值班室和四號樓采用以太網供電模塊進行供電。P380還具有橋接功能，對于不方便布放網線的地方，可以利用P380的橋接功能進行接入。在本方案中，由于值班室不方便拉網線，所以采用P380的橋接功能，先是采用一對AP從二號樓橋接到值班室，再通過另一個AP對一號樓的一部分區域進行覆蓋。
按照以上思路，AP布置圖如下。
廣東移動WLAN公共熱點方案
廣東移動WLAN項目于2002年5月進行公開選型招標，中達電通等三家設備廠商入圍，成為廣東移動WLAN設備供應商。在廣東移動的一期及二期WLAN工程中，中達電通提供的室內型AP P360、室外型AP P380、無線接入控制器RG4000等設備相繼在廣州、湛江、江門、汕頭等城市的80多個熱點中被采用。

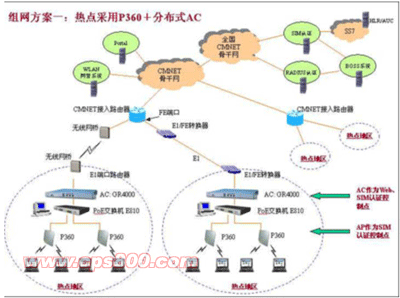

根據網絡情況，有兩種方案可以考慮：集中式AC或者分布式AC結構。
集中式AC就是統一在互聯網側建設一個AC控制和管理中心，熱點不放置AC，所有熱點的AP設備將由中心AC設備完成控制，管理集中，便于維護，但對AC設備的性能要求很高，而且需要大量直達中繼電路。
分布式AC的WLAN網絡，在每一個熱點設置一臺AC設備，或者采用增強型AP（內置AC功能）。分布式AC具有比較靈活的網絡結構，局部的改變將不會涉及到全網的調整, 對中繼電路資源占用較少。
考慮到城市規模較大、熱點分散，廣東移動WLAN網絡覆蓋最終采取了分布式結構，在每一個熱點地區設置一臺RG4000設備，或者兩三個小型熱點共用一個RG4000。這種結構下，RG4000小型化、低成本的優勢得以充分發揮。
該方案還具有其他一些方面的特色：
1.AP作為SIM認證點，AC作為Web認證點；
2.支持多種業務經營模式，諸如分賬、本地話單等功能。
3.采用了基于CORBA的專用電信級網管系統，能夠管理WLAN網絡中超大量的AP/AC/PoE設備。
4.支持802.1x/EAP-TTL/TTLS/MD5/SIM多種認證方式，支持Web、SIM雙認證。
5.采用以太網供電交換機E810，支持802.3af標準，可以通過網線遠程給AP供電，降低施工難度和成本。
6.對于不易鋪設光纖的熱點，采用P380室外型無線網橋設備進行遠距離傳輸。
7.同時，P380作為高性能的AP設備，因其自帶一體化密閉外殼，具有防水、耐高溫、低溫、適應溫度變化范圍大的特點，可以直接安裝在室外，非常適合施工不易、需要快速覆蓋的場所。
下文將較詳細地介紹目前流行的無線局域網產品以及實際應用案例，希望對正在考慮采用無線方式進行網絡覆蓋的用戶有所裨益。
一． 無線局域網產品
WLAN的應用領域簡單講可以分為三大部分：家庭/Soho應用，行業應用，以及各大電信運營商大力推展的公共熱點覆蓋，這些領域?qū)Ξa(chǎn)品的規格、性能、功能都有相當不同的要求。作為以通信產品的設計和制造為支撐業務的廠商，中達電通向用戶或系統集成商提供全系列的WLAN產品，這其中包括具有時尚造型的家庭型AP WF300，包括ADSL/AP二合一的“無線A貓”WF500，包括用于熱點覆蓋的室內型AP P360、室外型AP P380等等。詳細產品系列如下表所列，其中，除了已經大量商用的11M的IEEE 802.11b產品以外，還包括全系列54M的IEEE 802.11g產品。
二．典型案例分析
某省政府機關WLAN覆蓋方案
××省政府是一個由一組建筑組成的辦公大院，長和寬均約180米，其中有五棟辦公樓需要無線覆蓋，分別是一號樓、二號樓、三號樓、四號樓和五號樓。全部的辦公樓均是磚混結構的老式建筑，各辦公樓為四到五層。省政府共有辦公室300多間，多數部門采用電腦辦公，筆記本電腦也有相當?shù)臄?shù)量。考慮政府機關的特殊性質，為不影響其日常辦公秩序，同時考慮用戶對工期的要求，本方案最終采用了室外覆蓋的方式。即在辦公大樓的樓頂用室外型AP P380向?qū)γ娲髽沁M(jìn)行接入, 無線信號通過窗戶覆蓋辦公區域。這樣，不但可以省去樓內施工布線的麻煩，加快工期，而且，實現覆蓋所使用的AP數量也大為減少。
如圖所示，在二號樓、三號樓和紀委大樓這三個樓頂放置P380多的樓內，放置以太網供電交換機，對于值班室和四號樓采用以太網供電模塊進行供電。P380還具有橋接功能，對于不方便布放網線的地方，可以利用P380的橋接功能進行接入。在本方案中，由于值班室不方便拉網線，所以采用P380的橋接功能，先是采用一對AP從二號樓橋接到值班室，再通過另一個AP對一號樓的一部分區域進行覆蓋。
按照以上思路，AP布置圖如下。
廣東移動WLAN公共熱點方案
廣東移動WLAN項目于2002年5月進行公開選型招標，中達電通等三家設備廠商入圍，成為廣東移動WLAN設備供應商。在廣東移動的一期及二期WLAN工程中，中達電通提供的室內型AP P360、室外型AP P380、無線接入控制器RG4000等設備相繼在廣州、湛江、江門、汕頭等城市的80多個熱點中被采用。
根據網絡情況，有兩種方案可以考慮：集中式AC或者分布式AC結構。
集中式AC就是統一在互聯網側建設一個AC控制和管理中心，熱點不放置AC，所有熱點的AP設備將由中心AC設備完成控制，管理集中，便于維護，但對AC設備的性能要求很高，而且需要大量直達中繼電路。
分布式AC的WLAN網絡，在每一個熱點設置一臺AC設備，或者采用增強型AP（內置AC功能）。分布式AC具有比較靈活的網絡結構，局部的改變將不會涉及到全網的調整, 對中繼電路資源占用較少。
考慮到城市規模較大、熱點分散，廣東移動WLAN網絡覆蓋最終采取了分布式結構，在每一個熱點地區設置一臺RG4000設備，或者兩三個小型熱點共用一個RG4000。這種結構下，RG4000小型化、低成本的優勢得以充分發揮。
該方案還具有其他一些方面的特色：
1.AP作為SIM認證點，AC作為Web認證點；
2.支持多種業務經營模式，諸如分賬、本地話單等功能。
3.采用了基于CORBA的專用電信級網管系統，能夠管理WLAN網絡中超大量的AP/AC/PoE設備。
4.支持802.1x/EAP-TTL/TTLS/MD5/SIM多種認證方式，支持Web、SIM雙認證。
5.采用以太網供電交換機E810，支持802.3af標準，可以通過網線遠程給AP供電，降低施工難度和成本。
6.對于不易鋪設光纖的熱點，采用P380室外型無線網橋設備進行遠距離傳輸。
7.同時，P380作為高性能的AP設備，因其自帶一體化密閉外殼，具有防水、耐高溫、低溫、適應溫度變化范圍大的特點，可以直接安裝在室外，非常適合施工不易、需要快速覆蓋的場所。
