監控系統方案介紹(圖)
2005/12/21 15:30:00
中達電通股份有限公司 供稿
一、現場采集方式說明
將被監控設備分為傳統設備、智能設備、蓄電池組三大類，并采用不同的專業模塊（RTU/UPC40/BCMS）采集數據形成統一協議，透過E1/DDN/PSTN/LAN等傳輸方式匯接至區域監控中心SS（Supervision Station）。有統一通信協議的“多功能電表”和“智能門禁系統”使監控管理功能更加全面。
現場監控單元模塊化、硬件化，極大的提高了穩定性和可靠性，并可采用分散式采集方式，便于布線、安裝和維護，各模塊均提供數據通信口可外接筆記本電腦進行現場測試和維護。
各監控模塊以不同地址區分，一個SU（Supervision Unit）局站最高可到64個地址，可配置1-30多個監控模塊，系統擴展性大，便于擴容。

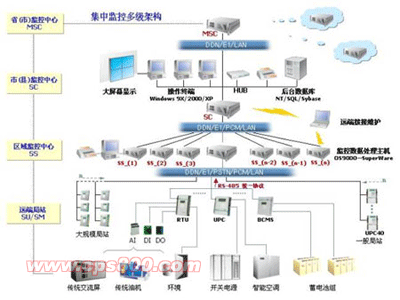

二、系統架構
系統架構采用樹狀階層分布式網絡結構，組成一個類Internet廣域網監控系統，最適合通信機房數量多、分布廣、設備類型復雜的監控要求。采用實時、多任務、多用戶的類UNIX操作系統——OS9000結合擴展性好、穩定性高的工控處理主機完成實時數據采集、處理、管理；利用Windows平臺結合瀏覽器技術Browse提供友好的多媒體人機操作界面；采用服務器結合Win2000、MS SQL數據庫解決歷史資料的存儲、分類與維護報表的產生；綜合使用了工控機、PC、服務器等設備，揚長避短，使系統的可靠性、實時性、易操控性等到了完美體現。告警、實時數據、歷史數據采用不同處理方式和中斷等級，只需9600bps的低速數據傳輸信道即可完成實時的系統響應，且不論是幾十個還是成百上千個局站整體實時特性不會降低，也是國內唯一一個實現了監控系統性能不受建設規模影響的監控系統。這種快速的數據響應和大容量的監控能力與我們的設計思路和采用的獨特系統不無關系！
三、操作終端
在各級監控中心（SS、SC、MSC）將：監控處理主機、操作終端PC、數據庫服務器組成局域網，各司其職。用戶只需在操作終端PC（熟知的Windows系統），通過瀏覽器即可完成系統應用、維護、軟件操作等所有功能，不需要專門學習復雜的計算機語言，極大的體現了系統設計的人性化。
操作終端采用樹狀管理功能，將各監控點集合成一個相關的多媒體告警圖標，不同顏色對應于不同告警等級，警報發生時伴有閃爍和聲音提示。在樹狀告警顯示區單擊鼠標即可調出相應設備畫面，查詢設備狀態。以設備實像圖作為主要界面，并可根據設備運行狀態同時產生動畫效果，界面形象、友好。在主界面數據顯示區上單擊右鍵，依照密碼權限即可進行在線參數編輯，修改告警門限、警報等級……，更改確定后，系統立即反應。用戶可查詢?nèi)我荒M量的實時曲線、告警曲線、歷史曲線，幫助了解監測數據變化情況及告警發生前后的變化過程。用戶可根據需要設定：邏輯控制、定時控制、警報過濾、仿真模擬、告警信息發送短信……系統管理功能，能更大程度的滿足用戶的需求。具備各種標準軟件模板和各類編輯指令，用戶只需短期培訓即可掌握軟件的編輯和維護。
將被監控設備分為傳統設備、智能設備、蓄電池組三大類，并采用不同的專業模塊（RTU/UPC40/BCMS）采集數據形成統一協議，透過E1/DDN/PSTN/LAN等傳輸方式匯接至區域監控中心SS（Supervision Station）。有統一通信協議的“多功能電表”和“智能門禁系統”使監控管理功能更加全面。
現場監控單元模塊化、硬件化，極大的提高了穩定性和可靠性，并可采用分散式采集方式，便于布線、安裝和維護，各模塊均提供數據通信口可外接筆記本電腦進行現場測試和維護。
各監控模塊以不同地址區分，一個SU（Supervision Unit）局站最高可到64個地址，可配置1-30多個監控模塊，系統擴展性大，便于擴容。
二、系統架構
系統架構采用樹狀階層分布式網絡結構，組成一個類Internet廣域網監控系統，最適合通信機房數量多、分布廣、設備類型復雜的監控要求。采用實時、多任務、多用戶的類UNIX操作系統——OS9000結合擴展性好、穩定性高的工控處理主機完成實時數據采集、處理、管理；利用Windows平臺結合瀏覽器技術Browse提供友好的多媒體人機操作界面；采用服務器結合Win2000、MS SQL數據庫解決歷史資料的存儲、分類與維護報表的產生；綜合使用了工控機、PC、服務器等設備，揚長避短，使系統的可靠性、實時性、易操控性等到了完美體現。告警、實時數據、歷史數據采用不同處理方式和中斷等級，只需9600bps的低速數據傳輸信道即可完成實時的系統響應，且不論是幾十個還是成百上千個局站整體實時特性不會降低，也是國內唯一一個實現了監控系統性能不受建設規模影響的監控系統。這種快速的數據響應和大容量的監控能力與我們的設計思路和采用的獨特系統不無關系！
三、操作終端
在各級監控中心（SS、SC、MSC）將：監控處理主機、操作終端PC、數據庫服務器組成局域網，各司其職。用戶只需在操作終端PC（熟知的Windows系統），通過瀏覽器即可完成系統應用、維護、軟件操作等所有功能，不需要專門學習復雜的計算機語言，極大的體現了系統設計的人性化。
操作終端采用樹狀管理功能，將各監控點集合成一個相關的多媒體告警圖標，不同顏色對應于不同告警等級，警報發生時伴有閃爍和聲音提示。在樹狀告警顯示區單擊鼠標即可調出相應設備畫面，查詢設備狀態。以設備實像圖作為主要界面，并可根據設備運行狀態同時產生動畫效果，界面形象、友好。在主界面數據顯示區上單擊右鍵，依照密碼權限即可進行在線參數編輯，修改告警門限、警報等級……，更改確定后，系統立即反應。用戶可查詢?nèi)我荒M量的實時曲線、告警曲線、歷史曲線，幫助了解監測數據變化情況及告警發生前后的變化過程。用戶可根據需要設定：邏輯控制、定時控制、警報過濾、仿真模擬、告警信息發送短信……系統管理功能，能更大程度的滿足用戶的需求。具備各種標準軟件模板和各類編輯指令，用戶只需短期培訓即可掌握軟件的編輯和維護。
