HFC光傳輸解決方案(圖)
2005/11/24 11:33:24
濰坊北大青鳥華光科技股份有限公司 供稿
國際權威專家把寬帶用戶接入網稱作信息高速公路的"最后一公里"�，F(xiàn)在用戶接入網有多種，如HDSL、ADSL、FTTC、HFC等。HFC網以其價格低、傳輸質量好、帶寬寬（最高可達1G）以及和普通CATV兼容的特性正受到越來越多的青睞，并逐漸成這最佳的接入網方式之一。HFC網前端是一個寬帶光纖網，靠用戶側的最末端是一個高品質寬帶同軸網，圖像、話音、數據可以通過頻分復用方式調制到不同的頻段上傳送至用戶家中。
青鳥華光電子股份有限公司生產的1310nm和1550nm CATV 光傳輸系統是為我國有線電視HFC網絡的改造和建設而開發的具有業內先進水平的光纖傳輸設備。利用我公司生產的CATV光纖傳輸系統可建設CATV干線網或分配網，可組成HFC星型網、樹型網或星樹混合網，且我公司還提供統一的網絡管理系統。
在CATV傳輸領域，我公司提供的產品主要有：
● 1310nm光發射機
● 1550nm光發射機
● 1310nm和1550nm通用型光接收機
● 1550nm光放大器
● 回傳光發射機
● 回傳光接收機
● CATV網管系統
● CATV可尋址收費管理系統
對于大中城市，由于人口居住集中，對數據通信的要求也比縣城高，所以在城區的HFC網采用一級環形、二級星形的拓撲結構。由于城市市區面積較大，為保證電視信號的傳輸質量，可以將城區劃分為幾個分配中心，分配中心根據地理位置組成環形結構，每個分配中心均設在人口密集，住戶集中的地帶，覆蓋約2、3千戶。在環上，發射端下行光發射機采用HGLT1550ET（必要時加HGFA放大器）沿順時針、逆時針方向同時發送同一光信號，采用發端并發、收端用光開關切換的工作方式，使環路具備雙向的自愈能力。
在各分配中心，經光開關切換后的光信號進HGLR1310、1550通用光接收機，再送入HGLT1310光發射機，沿二級星形光纖分配網將下行信號送至每個光節點。為保證綜合數據業務的開展，減小反向噪聲，提高傳輸速率，每個光節點覆蓋約500用戶。光節點的上行信號沿二級光纖網通過RVD-XX光回傳發射機傳至分配中心，在分配中心用RVM-2或RDM-2回傳接收機接收回傳信號。
各分配中心和總前端之間采用IP OVER ATM（或IP OVER SDH、IP OVER OPTICAL）的方式組成寬帶城域網，進行數據傳輸、電路出租、Intenet接入、IP電話、計算機聯網等業務。這樣就在城區組成了一個集視頻、音頻、數據傳輸于一體的高效綜合業務寬帶網。

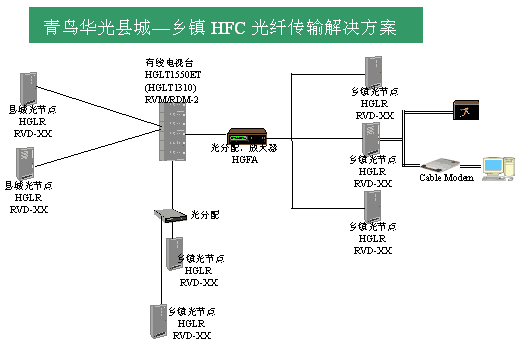

在較小的縣城中，HFC光纖傳輸組網可選用星樹形混合組網方式。對于距離近的光節點可采用HGLT1310系列光發射機方式傳送下行信號，對于距離遠的光節點采用HGLT1550ET和HGFA放大器結合的方式傳送下行信號。接收端全部采用HGLR1310、1550通用型光接收機。對于需要圖像、數據回傳的光節點采用RVD-XX光回傳發射機，在縣城有線電視臺用RVM-2或RDM-2回傳接收機接收回傳信號。這樣就組成了一個經濟實用、易于升級、集圖像和數據傳輸于一體的寬帶有線電視傳輸平臺。
青鳥華光電子股份有限公司生產的1310nm和1550nm CATV 光傳輸系統是為我國有線電視HFC網絡的改造和建設而開發的具有業內先進水平的光纖傳輸設備。利用我公司生產的CATV光纖傳輸系統可建設CATV干線網或分配網，可組成HFC星型網、樹型網或星樹混合網，且我公司還提供統一的網絡管理系統。
在CATV傳輸領域，我公司提供的產品主要有：
● 1310nm光發射機
● 1550nm光發射機
● 1310nm和1550nm通用型光接收機
● 1550nm光放大器
● 回傳光發射機
● 回傳光接收機
● CATV網管系統
● CATV可尋址收費管理系統
對于大中城市，由于人口居住集中，對數據通信的要求也比縣城高，所以在城區的HFC網采用一級環形、二級星形的拓撲結構。由于城市市區面積較大，為保證電視信號的傳輸質量，可以將城區劃分為幾個分配中心，分配中心根據地理位置組成環形結構，每個分配中心均設在人口密集，住戶集中的地帶，覆蓋約2、3千戶。在環上，發射端下行光發射機采用HGLT1550ET（必要時加HGFA放大器）沿順時針、逆時針方向同時發送同一光信號，采用發端并發、收端用光開關切換的工作方式，使環路具備雙向的自愈能力。
在各分配中心，經光開關切換后的光信號進HGLR1310、1550通用光接收機，再送入HGLT1310光發射機，沿二級星形光纖分配網將下行信號送至每個光節點。為保證綜合數據業務的開展，減小反向噪聲，提高傳輸速率，每個光節點覆蓋約500用戶。光節點的上行信號沿二級光纖網通過RVD-XX光回傳發射機傳至分配中心，在分配中心用RVM-2或RDM-2回傳接收機接收回傳信號。
各分配中心和總前端之間采用IP OVER ATM（或IP OVER SDH、IP OVER OPTICAL）的方式組成寬帶城域網，進行數據傳輸、電路出租、Intenet接入、IP電話、計算機聯網等業務。這樣就在城區組成了一個集視頻、音頻、數據傳輸于一體的高效綜合業務寬帶網。
在較小的縣城中，HFC光纖傳輸組網可選用星樹形混合組網方式。對于距離近的光節點可采用HGLT1310系列光發射機方式傳送下行信號，對于距離遠的光節點采用HGLT1550ET和HGFA放大器結合的方式傳送下行信號。接收端全部采用HGLR1310、1550通用型光接收機。對于需要圖像、數據回傳的光節點采用RVD-XX光回傳發射機，在縣城有線電視臺用RVM-2或RDM-2回傳接收機接收回傳信號。這樣就組成了一個經濟實用、易于升級、集圖像和數據傳輸于一體的寬帶有線電視傳輸平臺。
