總配線架（MDF）中的過流、過壓保護方案(圖)
2005/11/15 15:24:57
上�？铺馗叻肿硬牧嫌邢薰� 供稿

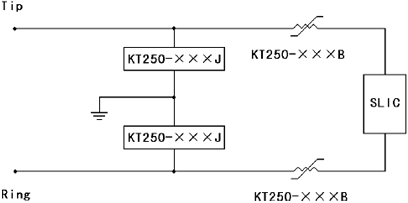

電信線路經常由于電力感應、雷電或與工頻電力線路搭接等故障導致中心局中敏感的交換機設備或傳輸設備損壞�？偱渚�架（MDF）主要用于中心局中，以保護異常情況發生時中心局中的設備不受損壞。目前本公司生產的KT250、KT250-B、KT600-B及KT250-T 等系列高分子PTC 熱敏電阻和KT2SA
×J 半導體固體放電管一起用于總配線架的保安單元中，可以滿足過流和過壓保護的要求，同時幫助保安單元滿足中國通信行業標準YD/T 694-1999-2002、北美TelcordiaGR-974 及ITU-T K.20 等標準，典型的使用電路如上圖所示。本公司KT250 系列熱敏電阻中的部分規格還可以滿足某些要求快速保護的領域，如維持電流為90 毫安的KT250-090 和KT250-090B規格中的部分產品可以滿足1.0 安培動作時間小于0.3 秒的要求，保證動作時間小于交換機保護元件的動作時間，使保護過程更加安全可靠。
用戶設備中的過流、過壓保護方案：

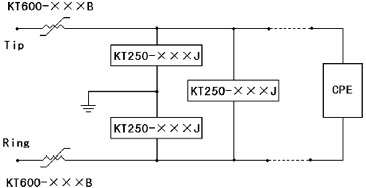

本公司提供的KT600-B 系列高分子PTC 熱敏電阻與固體放電管一起應用于各種用戶設備（CPE），如傳真機、56K 調制解調器、電纜、ISDN、ADSL、HDSL 等調制解調器、應答機、POS設備等，可使之滿足UL1950 和FCC68 部分的雷擊電涌、電力接觸和電力感應等要求。典型的保護電路如圖所示，電路中可能需要串接一只電阻，以保證線路中的電流不超過固體放電管最大額定電流。這樣的解決方案具有可以復位、可多次重復提供保護的優點。通過使用本公司KT600-B 和相應的固體放電管等設計的一次、二次或三次保護電路，還可以使網絡設備滿足Telcordia GR-1089 要求。
×J 半導體固體放電管一起用于總配線架的保安單元中，可以滿足過流和過壓保護的要求，同時幫助保安單元滿足中國通信行業標準YD/T 694-1999-2002、北美TelcordiaGR-974 及ITU-T K.20 等標準，典型的使用電路如上圖所示。本公司KT250 系列熱敏電阻中的部分規格還可以滿足某些要求快速保護的領域，如維持電流為90 毫安的KT250-090 和KT250-090B規格中的部分產品可以滿足1.0 安培動作時間小于0.3 秒的要求，保證動作時間小于交換機保護元件的動作時間，使保護過程更加安全可靠。
用戶設備中的過流、過壓保護方案：
本公司提供的KT600-B 系列高分子PTC 熱敏電阻與固體放電管一起應用于各種用戶設備（CPE），如傳真機、56K 調制解調器、電纜、ISDN、ADSL、HDSL 等調制解調器、應答機、POS設備等，可使之滿足UL1950 和FCC68 部分的雷擊電涌、電力接觸和電力感應等要求。典型的保護電路如圖所示，電路中可能需要串接一只電阻，以保證線路中的電流不超過固體放電管最大額定電流。這樣的解決方案具有可以復位、可多次重復提供保護的優點。通過使用本公司KT600-B 和相應的固體放電管等設計的一次、二次或三次保護電路，還可以使網絡設備滿足Telcordia GR-1089 要求。
