摘 要：隨著人們生活水平的提高，對住房的安全性能、智能化、舒適化、美觀化、娛樂化提出了新的需求，智能家居的出現正好滿足人們的這些要求。智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、智能家居-系統設計方案安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。其中供電系統是這一切智能設備的心臟，是各個控制系統正常運行的保障。
一、引言

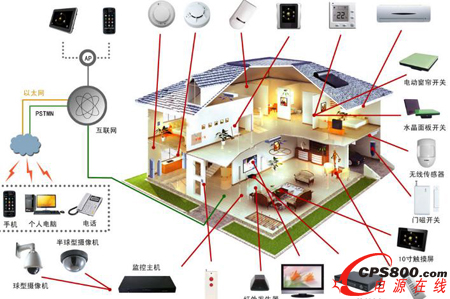

圖一是為某一智能家居結構示意圖，從圖中可以清晰的看到，智能家居由以下幾個方面構成：燈光、插座控制系統；背景音樂系統；電動窗簾、電動門窗等；影音系統；安防系統；綜合布線系統等。由于城市住房的緊湊性，因而這些系統的控制器有一個共性要求—小體積，體積大小一般類似為家庭常見的插排，因此要求系統的控制器供電電源也是小體積，才能符合控制器空間的布板要求。且小巧美觀的控制器和控制面板更便于實現家居裝飾的美觀和舒適。
圖一 智能家居結構示意圖
二、方案對比
對于控制器電路的電源設計，在傳統的設計方案中，工程師見到最多的方案一般有兩種：RC阻容式降壓和工頻變壓器降壓，結合圖二和圖三來分析兩種方案的特點。

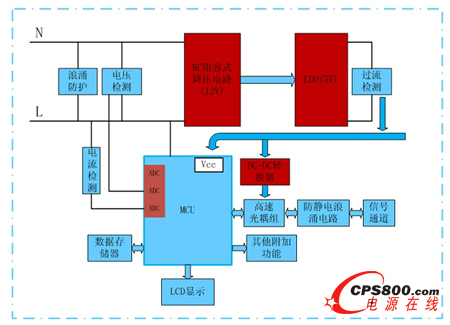

圖二為RC阻容式降壓電路在控制板上的應用圖，從圖中可以看出，電源主要為主控電路、信號隔離和顯示電路供電。電源方案為在輸入端口處添加浪涌防護電路，確保電源電路工作的可靠性和穩定性；接著是RC阻容式降壓電路進行電壓的轉換，最后經過LDO穩壓芯片輸出一個穩定的工作電壓滿足MCU和信號隔離的供電電源。而在電源的輸出端口，設置的輸出過流檢測電路，在電源工作異常的情況下對后端負載進行保護。該方案的優點在于電路成本低，電源電路占板面積小，非常符合智能家居對小體積、低成本的要求。但是不足的地方在于電源的轉換效率低，輸入電壓波動范圍小，負載值容易受影響，電路調試相對比較復雜，最大的一點就是產品的輸入端與輸出端不隔離，容易造成觸電，有可能危害人身的安全。
圖二 阻容式電源解決方案
圖三為變壓器降壓方案，輸入端和輸出端電路和RC阻容式降壓方案一樣，都需要對電壓和后端負載做一定的保護，區別就是功率轉換為變壓器傳輸，由于輸入電壓為市電，市電的交流頻率為50HZ，因此變壓器的體積相對來說會很大，輸入能量經過變壓器傳輸降壓后，通過整流濾波電路和LDO穩壓，最終輸出穩定的負載所需的供電電壓。該方案的優點在于電源電路很好調試，電路結構也很簡單，高壓和低壓部分經過變壓器隔離，提高了安全等級，價格成本相對來說也比較低。但是輸入電壓的范圍受限，最大的缺點就是體積太大，轉換效率地，不滿足智能家居控制器對小體積、節能環保的要求。
圖三 變壓器電源解決方案

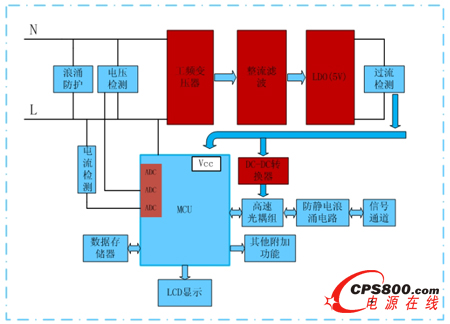

圖四中采用了開關電源的方案替代RC阻容式降壓和變壓器的方案，通過開關電源本身參數的設計，實現穩壓輸出，且附帶過流、短路等保護功能，從而實現外圍電路簡單，高效率、保護功能齊全的特點。由于開關電源采用高頻控制的方式，內部變壓器可以設計得很小，使得整個開關電源小型化，最終彌補了上述兩種方案的缺點。
圖四 開關電源解決方案 {$page$}
三、一款應用于智能家居的典型開關電源產品
LS 系列--是金升陽為客戶提供的小型封裝形式的高效綠色模塊電源，該系列電源采用包封工藝，具有交直流兩用、輸入電壓范圍寬、高效率、高可靠性、低功耗、安全隔離等優點，可廣泛適用于智能家居、電力儀表、工業、辦公、民用等設備中。
圖五 產品實物圖
產品特點：
● 超寬輸入電壓:100～400VDC(85～264VAC)
● 輸出短路和過流保護
● 高效率、高功率密度
● 低功耗、綠色環保
● 超小體積
● 滿足UL/CE安規認證
基本工作介紹原理：

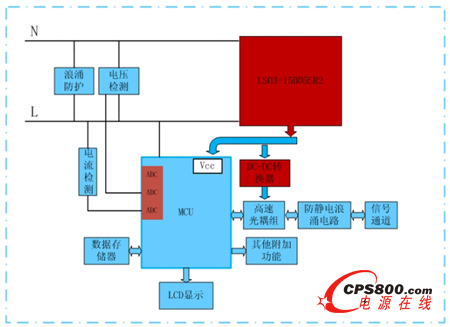

圖五為產品實物圖，正常工作狀態下，輸入電壓在輸入端的1和3引腳引入，經過整流濾波后到達功率隔離變壓器，由高壓開關器件和控制器控制能量從功率隔離變壓器的初級傳輸?shù)酱渭?jí)，最后經輸出整流濾波電路得到所需的輸出電壓。當產品的輸出后端出現異常導致過流或短路時，控制器檢測到電路工作異常，關斷輸出電壓，且當過流或短路消失后，輸出電壓自動恢復正常。
四、開關電源應用于智能窗簾控制器
圖六 智能窗簾控制器

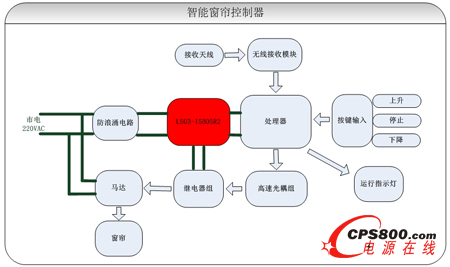

圖六為小體積開關電源產品在智能窗簾控制器中的應用，系統工作情況如下：
輸入端：由于供電端是交流市電220VAC，市電屬于不太穩定的供電電壓，正常情況下都會有±10%波動范圍，而在比較偏遠的地區嚴重的情況下會達到±30%波動的范圍，因此就需要開關電壓要有較寬的輸入電壓范圍，LS03-10B05R2產品的工作電壓范圍是85～264VAC，很好的滿足電網波動的范圍，使產品工作不受影響。另一方面，電網都不會單純的只給一個設備供電，還會有其他電子設備，如果接入的是功率很大的設備一起使用該電網，那么大功率設備啟動或工作的過程中就有很大可能導致周?chē)渌O(shè)備受到干擾，類似于EMC中的快速瞬變脈沖群、浪涌等情況，所以在輸入端都會建議增加防護電路，保證系統不受外界干擾影響。
輸出端：由于LS03-10B05R2產品本身就具備了過流保護和短路保護功能，因此無需在輸出端設計保護電路就可以直接給負載電路供電，處理器通過處理按鍵或無線接收模塊等輸入信息，然后通過光耦等信號隔離器件把控制信息傳輸給繼電器組，進而控制馬達來改變窗簾的狀態。
五、小結
金升陽AC-DC模塊電源LS系列產品通過技術人員的不懈努力，在超小體積的基礎上滿足了安規設計規范，同時，在無浪涌、脈沖群等EMC要求的條件下，LS01-XX/LS03-15BXXSR2只需要按照推薦電路在輸入和輸出端外接一個濾波電容便可以實現AC輸入與DC輸入兩用。可以滿足電力儀表、智能家居等不同行業客戶的應用,為廣大工程師在設計布局上提供了很大的便利。在《今日電子》主辦的電源產品評獎活動中，根據在技術或應用方面取得顯著進步、創新設計、性價比顯著提高的原則下，榮獲TOP-10 電源產品獎；同時為了表彰填補國內技術空白的貢獻，喜獲自主創新獎。
