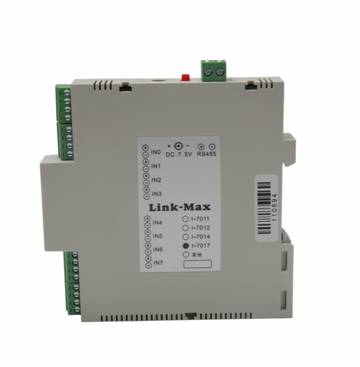

I-7017 4-20mA電流環信號或0-10V電壓信號八通道物理量采集模塊
I-7017-20八通道4-20mA電流環信號、I-7017-10八通道0-10V電壓信號Modbus RTU協議的采集模塊
Link-Max 模擬量遠程測控模塊，采用業界通用的Modbus RTU協議，美國ADI公司高性能模數轉換芯片，日本NEC光電隔離器件，為用戶提供多量程、高耐壓隔離、遠距離、低漂移、寬泛工作溫度環境、高性價比、遠超同類的智能測控解決方案。
I-7017共有8 路差分輸入，模塊為16 位分辨率，高達115.2K 的通訊速率，主要用于工業現場或其它分布式數據采集。I-7017采用簡單易操作的軟件校準，用戶可方便地進行零點和滿量程校準。
采集模塊采用RS485通訊網路，將分散的現場數據點的模擬量經AD變換傳輸?shù)街鳈C(jī)或由PC控制遠程主站點。 它具有獨特的雙看門狗安全設計，即軟件看門狗和硬件看門狗組成。模塊萬一出現程序飛跑時，可瞬間重新開機。
每個采集模塊可與主控計算機之間進行軟件看門狗互鎖，萬一主控計算機死機，所有的輸出模塊就進入預設的安全狀態，符合工業的安全要求。
RS485通訊網路如因故障或斷線，主控計算機和模塊間將無法互鎖無法通訊時，也會啟動軟件看門狗。軟件看門狗的設計非常巧妙，使用方便，可大幅增加系統安全性 。
產品主要技術參數
輸入端口：8路差動
接線接口：采用外接式10位接線端子，可方便地拆卸連線
輸入類型：mA（內部已有高精密100歐電阻，無需外接）或V
輸入范圍：4-20mA或10V
輸入阻抗：100歐(20mA款)或10K(10V款)
采樣速率：每秒15次
分辨率：16位
帶寬：15.75Hz
精確度：±0.02%或更好
零點漂移：20uV/°C
滿程量漂移：25ppm/°C
CMR@50/60Hz：92dB min
過電壓保護：±35V
光電隔離耐壓: 3750Vrms
微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機
RS485速率：1200～115200BPS 之間與RS485總線速度自適應，無須設置
參數設置： 波特率、校驗和需將INIT端子接地，其他參數實時改變
狀態指示燈： 上電自檢通過常亮，通信時閃亮
工作溫度： -25°C～+75°C
存放溫度： -40°C～+85°C
工作濕度：5%～95%,無凝露
外接電源電壓： +10～30V
功耗： 1.3W
安裝方式： 可選標準DIN 導軌安裝或簡單固定方式
典型應用
醫療、工礦產品開發
工控教學應用遠程通訊
移動數據采集站
智能樓宇控制數據、安防工程等應用系統
RS-232/485總線工業自動化控制系統
