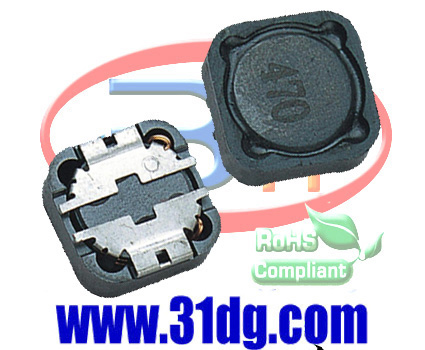

SMDRH屏蔽貼片功率電感
所屬類別：電源配套分類>>電子元件
電子信箱：shuyunmei1992@126.com
聯系電話：13075694321
聯 系 人：舒小姐
更新時間：2010/5/27 14:28:18
Features (特征)
● High power,High saturation inductors.
高功率，高飽和電感器
● With magnetic shield against radiation
帶抗幅射磁罩
● Directly connected electrode on ferrite core
電極直接附在磁芯底部
● Highly accurate dimensions for automatic mounting
尺寸精確以便自動安裝
Product Identification：產品識別
SMDRH 127 – 101 M
1 2 3 4
1. Product Type 產品類型
2. CORE Size 磁芯尺寸
3. Inductance電感值：101 for 100uH
4. Tolerance 誤差值 (J 5%,K 10%,L 15%,M 20%,N 30%)
|
P/N 料號 |
A |
B |
C(MAX) |
D |
E |
F |
|
6.2±0.3 |
6.6±0.3 |
3.0 |
1.5±0.5 |
5.9±0.5 |
6.6±0.5 | |
|
6.2±0.3 |
6.6±0.3 |
5.0 |
1.5±0.5 |
5.9±0.5 |
6.6±0.5 | |
|
7.3±0.5 |
7.3±0.5 |
3.5 |
1.8±0.5 |
5.4±0.5 |
7.2±0.5 | |
|
7.3±0.5 |
7.3±0.5 |
4.5 |
1.8±0.5 |
5.4±0.5 |
7.2±0.5 | |
|
9.8±0.5 |
8.9±0.5 |
5.0 |
3.0±0.5 |
7.6±0.3 |
9.6±0.5 | |
|
12±0.5 |
12.0±0.5 |
4.5 |
5.0±0.5 |
7.6±0.5 |
11.8±0.5 | |
|
12±0.5 |
12.0±0.5 |
6.0 |
5.0±0.5 |
7.6±0.5 |
11.8±0.5 | |
|
12±0.5 |
12.0±0.5 |
8.0 |
5.0±0.5 |
7.6±0.5 |
12.0±0.5 |
