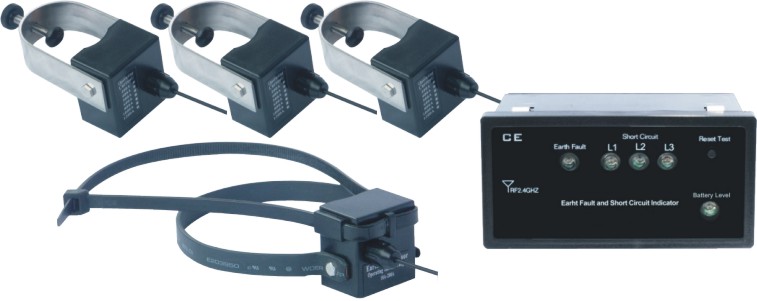

一、系統組成
該系統由如下幾部份組成:
一、3支短路電流傳感器
二、1支接地電流傳感器
三、1個控制報警指示器
三個部份用電纜和光纜相互連接組成。
二、典型應用
該系統是專為電網供電系統自動監控而設計的檢測裝置,適用于35KV(含)以下中高壓開關設備及變配電系統。主要用于檢測、指示、傳遞故障信號和發送遠程指示報警,同時還具備記憶和恢復功能。使維護人員能精確判別故障發生的區間,提高故障分析的能力,以便迅速排除故障,縮小停電區域,縮短停電時間。對確保電網安全運行,提高電網供電質量起著重要作用。該系統主要安裝在高壓開關柜、環網柜、電纜分接箱等電器設備饋出回路及變配電系統中,能夠檢測到最小漏電電流為10A以上的漏電故障。
三、功能介紹
短路電流傳感器、接地電流傳感器直接安裝在電力電纜上,由它感測線路中的故障電流,當故障電流超過預調的報警門限,顯示儀上的報警LED開始閃亮。本儀表可以濾除由開關電流等形成的尖峰電流,避免錯誤的觸發。
四、主要特點
1、抗干擾能力強:
傳感器與檢測對象始終處于等電位狀態,不受周圍任何電磁場等干擾,不存在絕緣擊穿問題。光耦隔離,光纜和電纜傳輸,故檢測的信號安全、準確、可靠、穩定。
2、采用微控制芯片:
由于故障是偶發性的,正常時微控制芯片及相關電路進入休眠節能狀態;一旦有接口故障信號發生,立即喚醒微控制芯片及相關電路,啟動設置程序并開始計時,使LED按一定的頻率和占空比工作,同時繼電器動作并遠程報警;動行到設定的復位時間或按下復位按鈕后,LED停止工作,繼電器復位,微控制芯片及相關電路重新進入休眠節能狀態。
3、傳感器為無源:
直接在線檢測信號,利用故障電流產生的電磁場變化,產生脈沖信號激勵電路工作,不影響電網的正常工作。
4、鋰電池供電:
無需外接電源,供電質量穩定可靠。一節鋰電池供電,使用壽命可達五年以上。
五、技術特性
1、電流測量范圍:
短路電流傳感器:150A~1500A,響應時間60ms(可根據用戶要求定做)
接地電流傳感器(光纖輸出型):20A~200A,響應時間200ms(可根據用戶要求定做)
接地電流傳感器(電纜輸出型):10A~200A,響應時間200ms(可根據用戶要求定做)
2、測量精度:±10%FS
3、工作溫度:-20℃~+65℃
4、顯示器控制單元:
復位延遲時間:0.5H、1H、10H、40H四檔選擇(出廠時統一設為0.5H)
5、電源供應:可選:~90V至~220V選項(或3.6V鋰電池)
6、遠程控制:最大AC 230V/50W~150W
7、靜態功耗:3.6V鋰電池供電(≤5μA)
8、報警時最大功耗:3.6V鋰電池供電(≤10mA)
六、安裝方式
顯示儀器安裝在高壓區的外面,短路電流傳感器可安裝在有屏蔽層或無屏蔽層的相線電纜上均可,接地電流傳感器必須同時安裝在三條相線上,以保證測量到三條電纜電流的總合。短路電流傳感器是經由光纖連接到顯示儀,接地電流傳感器經由電纜或光纖連接到顯示儀。
安裝接地故障傳感器時,把鋼帶兩端緊固螺絲擰出,使鋼帶脫出后將三相電纜套入其中,在合適的位置將緊固螺絲擰緊,收緊尼龍扎帶,使之不能松動,然后將電纜或光纜與顯示儀器后面板的接地傳感器接線端子相連接。
安裝短路故障傳感器時,將緊固環兩端的螺絲擰下,套住電纜后,將緊固環上的螺絲擰緊,并將調節螺桿旋動,使之固定在電纜上。然后將光纜的一端與光纜接口連接,將螺絲旋緊,光纜的另一端與顯示儀器后面板的短路接口連接,連接時應注意相位。
安裝完畢,按下檢測/復位按鈕進行自檢,指示燈閃爍,表示顯示儀器工作正常,然后再次按下按鈕,指示燈停止閃爍,即可投入運行。
短路、接地電流故障指示器的復位有下列三種方式:
1.自動復位,可預調0.5H~40H的延遲復位;
2.用儀表的按鈕手動復位;
3.當電網電壓恢復(如果儀表的電源是由電網電壓供電的情況下)。
