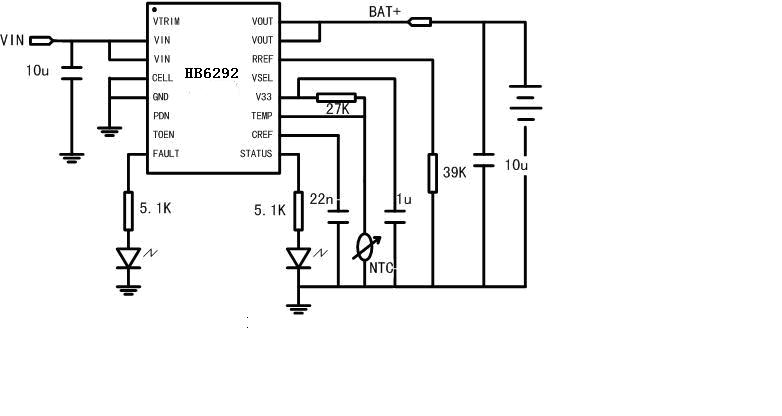

HB6292單節/雙節線性鋰電池充電器控制電路

1、 HB6292功能簡述

1.1、特性

    ● 完全的單節/兩節鋰離子/鋰聚合物電池充電芯片

● 電池智能檢測

●  0.8％的充電電壓精度

● 恒壓充電電壓值可通過外接電阻微調

● 極低的熱消耗

● 集成MOSFET、內置電流檢測

● 不需要外接反相保護二極管

● 可編程充電電流控制，最大達800mA

● 芯片溫度熱折返保護

● NTC 熱敏接口監測電池溫度

● LED充電狀態指示

● 可以配置為單節或雙節鋰電池充電

● 短路檢測、保護

● USB與AC適配器電壓輸入可選擇

● 工作環境溫度范圍：-30℃～70℃

● 小型TSSOP-16封裝

1.2、應用

    ● 手持設備，包括醫療手持設備

● PDA，移動蜂窩電話及智能手機

● 移動儀器，MP3

● 自充電電池組
