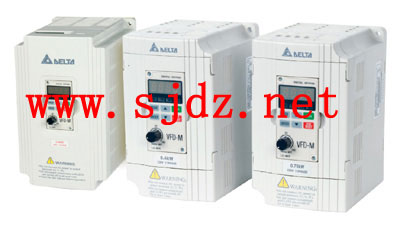

臺達M系列--高功能低噪音迷你型交流馬達驅動器
變頻器是運用近代電力電子與微電腦控制技術的一項新興產品，主要用在各種工業和民生的機械設備上。其用途在于借著它改變供電頻率，來控制電機轉速，進而達到提升機械自動化程度與節約能源的目的。臺達M系列---高功能低噪音迷你型變頻器,具有體積小、低速力矩大、性能完善、使用方便等特點。可廣泛應用于小型恒壓供水系統、產業機械、工業自動化控制等各種應用領域。
主要功能及特點:
體積小,使用方便;
V/F及Sensorless向量控制;
1.0Hz,150%以上額定轉矩輸出;
內置PID功能;
計數器功能;
多段速及自動程序運轉;
簡易定位;
累計電機運行時間;
自動偵測(Autotunning)電機參數;
擺頻功能;
散熱風扇動作模式設定;
主,輔頻率控制;
睡眠功能;
節能運轉;
RS485通訊接口,支持Modbus協議等;
VFD-M(迷你型)
控制方式正玄波PWM方式(V/F控制)
輸出頻率范圍0.1Hz~400Hz
頻率設定解析度0.1Hz
輸出頻率解析度0.1Hz
PWM載波頻率可自1kHz~18kHz調整
轉矩提升自動轉矩提升及自動滑差補償,啟動轉矩在5Hz時可達150%的額定轉矩禁止設定頻率
3點加速/減速時間
0.1~600秒(兩種加減速時間可分別獨立設定)失速防止準位
依據馬達負載特性以驅動器額定電流的50~200%設定直流制動
停止時可自0.1~60Hz操作,制動電流0-100%的額定電流啟動時間0-5秒,停止時間0-25秒回升制動轉矩約20%(外接選購的制動電阻可達125%),煞車電晶體內裝V/F曲線任意設定V/F曲線
操作特性
頻率設定信號數位操作器
由▲▼鍵設定
外部端子
0-10Vdc,4-20mA,RS485通訊接口
運轉操作信號
數位操作器
可由RUN、STOP、JOG鍵執行
外部端子
2線制/3線制運轉，寸動運轉，RS485通訊
智慧型輸入端子
8段可預設速度切換，7段簡易PLC Auto-run功能，1/2加減速時間切換，加減速禁止，外部中斷bb，寸動運轉，UP/DOWN端子設定，外部計數器
智慧型輸出端子
運轉指示，頻率到達輸出，零速指示，計數到達輸出，過轉矩，外部中斷指示，低電壓檢出，操作模式指示，故障指示
類比信號輸出
0-10Vdc對應實際輸出頻率或輸出電流
故障信號接點
1個NO/NC繼電器接點或1個開集電極輸出
內建功能
輸出頻率High/Low 限設定，瞬間停電再啟動，異常故障再啟動，S曲線，自動穩壓調整AVR，異常記錄，參數鎖定及重置，REV禁止，過電流失速防止，過電壓失速防止，電子熱動電驛，節能運轉，自動調適加減速時間
保護功能
過電壓，過電流，低電壓，外部異常中斷，電機過載，接地故障，驅動器過負載，驅動器過熱
數位操作器
含6個功能鍵，4位數的7段LED，4LEDs狀態指示，頻率設定電位器，可設定頻率F，實際輸出頻率H，輸出電流A，使用者自定義物理量U，參數READ/WRITE，故障信息顯示，RUN、STOP/RESET、FWD/REV運轉
環境條件
操作環境溫度-10℃ to +50℃（無結露、結凍）
儲存溫度-20℃ to +60℃操作環境濕度90%RH以下無結露
安裝高度1000m以下，無腐蝕性氣體、液體、粉塵
振動20Hz以下9.80665m/s2(1G)，20~50Hz 5.88m/ s2(0.6G)
