1、艾默生直流屏充電模塊型號

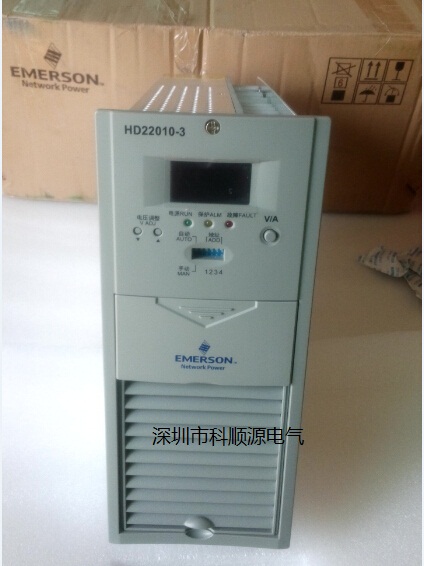

ER系列充電模塊包括：HD22010-3、ER11020/T、ER22020/T、ER11040/T、ER22005/S、ER11010/S、ER4830/S、ER4850/S、ER2475/S。

HD系列充電模塊包括：HD22010-3、HD11020-3、HD22020-3、HD22005-3A、HD11010-3A。

2、充電模塊主要功能

保護功能：模塊具有以下保護功能：輸入過壓保護、輸入欠壓保護、輸出過壓保護、輸出欠壓告警、短路保護、缺相保護和過溫保護。

 風扇溫度控制：風扇無級調速，模塊通過對輸出電流和環境溫度綜合考慮進行風扇調速控制。

 故障顯示：模塊告警信息以故障代碼的形式在LED 上實時的閃爍顯示。故障代碼如下所示。

（1）、E31 輸出欠壓；（2）、E32 模塊過溫；（3）、E33 交流過欠壓；（4）、E34 交流缺相；（5）、E36 輸出過壓；（6）、E37 地址重復；（7）、E38 風扇故障；（8）、E39 嚴重不均流；

 通信功能： 模塊通過CAN 方式與上位機通信，將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機。在自動方式下，接受并執行上位機下發的控制命令。具體通信功能包括遙信、遙測、遙控和遙調。

.3、日常操作維護注意事項

a清洗防塵網

充電模塊在灰塵較大的環境下長時間工作后，防塵網內會堆積大量灰塵。灰塵太多會影響模塊散熱，應及時

清洗防塵網。清洗方法如下：

1）取下位于模塊前面板上的格狀風扇罩。

2）從取下的格狀風扇罩中取出防塵網（注意方向），用清水洗滌，待干燥后，按原方向裝入風扇罩即可。

3）將格狀風扇罩裝回到模塊的前面板，復原。

b更換風扇

模塊風扇不需要做特別維護，損壞后，及時更換即可。更換方法如下：

1）取下位于模塊前面板上的格狀風扇罩（注意風扇罩內裝有一個長方形的防塵網）。

2）取出風扇，從拉手底部取出風扇轉接頭，拔下 2 芯電源插頭。

3）更換風扇。將 2 芯電源插頭放入拉手底部。

4）安裝風扇罩，同時應注意防塵網方向，方向錯誤時，風扇罩將不能裝入面板。
