ABU-G漏電保護器
所屬類別：電源應用分類>>電力電源
電子信箱：CY86596593@163.com
聯系電話：0510-86596591
聯 系 人：黃芳
更新時間：2014-9-15 9:15:35
特點，功能
ABU-G系列漏電保護器（以下簡稱保護器）采用先進的單片機技術，具有抗干擾能力強、集成度高、保護全面、數字化、智能化、網絡化等特點。
保護器能對電動機運行、輸配電過程中的出現的漏電、接地故障進行保護。漏電保護的動作電流和動作時間可數字化的精確設定，適應不同的漏電。對保護電路中的瞬變漏電，和緩變漏電進行區分保護。保護器能對運行過程中出現的漏電故障進行故障事件記錄。

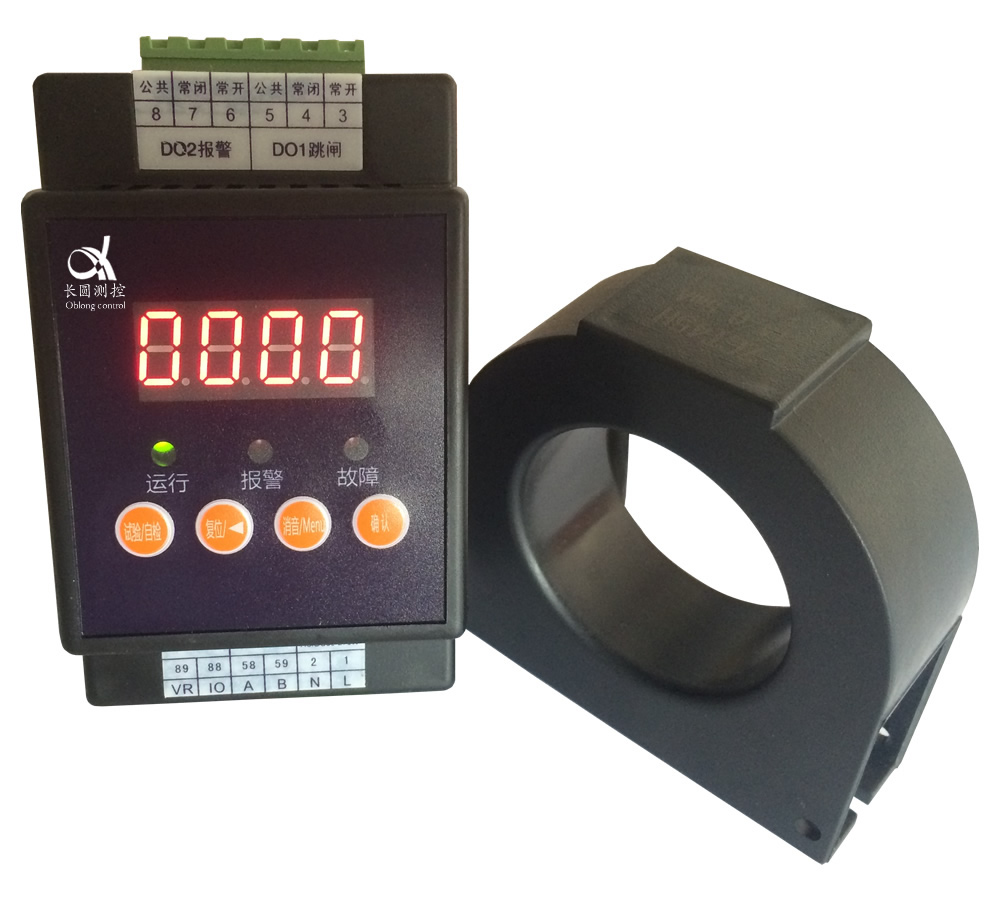

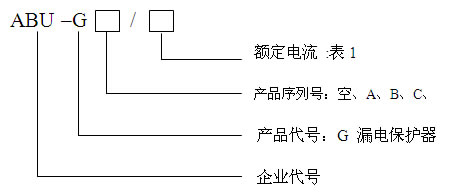

型號說明

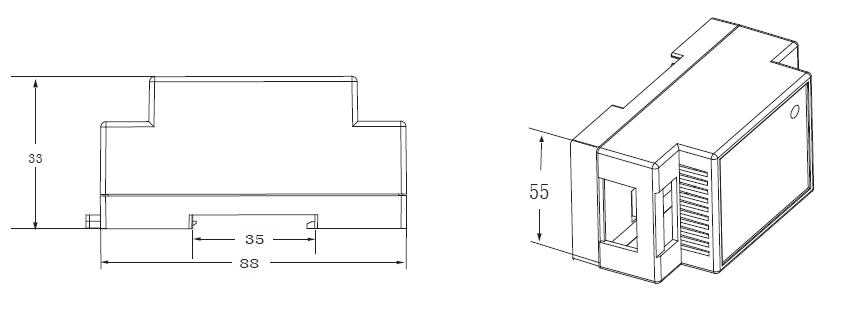

表1額定電流 三相三線額定電流 電流范圍 1~ 63 100~ 250~ 400~ 630~ 表2產品序列號： 序列號 型號 功能 可選功能 空 ABU-G 導軌安裝 LED顯示 按鍵設置 二路繼電器輸出 通訊+T A ABU-GA 導軌安裝 運行、故障指示 編碼開關設置 二路繼電器輸出 通訊+T B ABU-GB 屏裝開孔67X67 LED顯示 按鍵設置 二路繼電器輸出 通訊+T 開關量輸入+K C ABU-GC 導軌安裝 運行、故障指示 編碼開關設置 一路繼電器輸出 無 技術指標 表3 技術指標 技術指標 參數 三相三線額定工作電壓 ≤AC690V , 40Hz-60Hz 三相三線額定電流 自帶漏電互感器 漏電保護特性 （可調） 額定漏電電流：30 mA報警值（可調） 50 mA動作值（可調） 額定動作時間：瞬動<0.1S（可調） 誤差±0.1S 保護器輔助電源 AC/DC 85~270V, 功耗10VA 繼電器輸出觸點容量 AC250V 開關量輸入 四路光耦隔離（選配） 通訊 MODBUS-RTU協議（選配） 安裝方式 1， 保護器本體安裝尺寸（單位：mm）

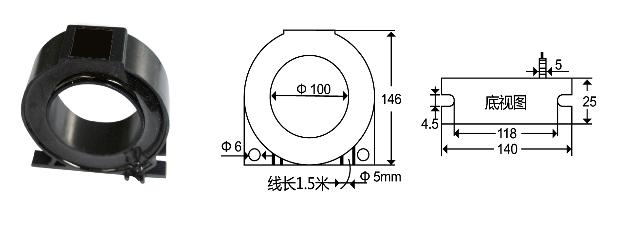

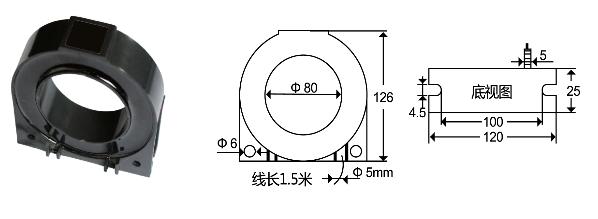

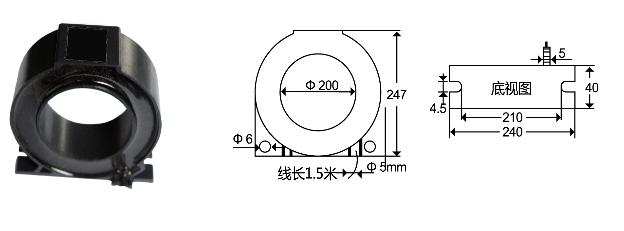

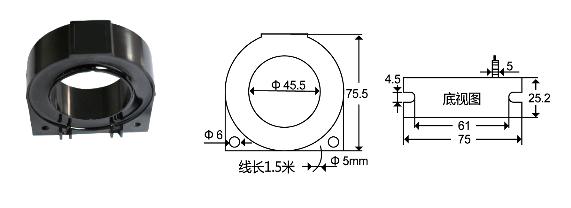

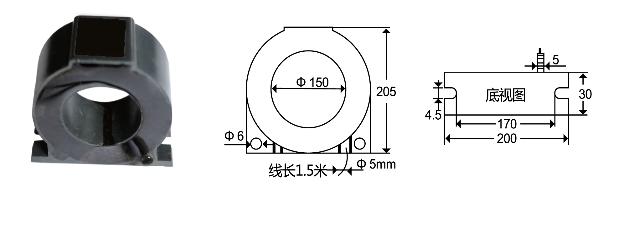

2，漏電互感器安裝尺寸
三相三線額定電流：1A~
三相三線額定電流：100A~
三相三線額定電流：250A~
三相三線額定電流：400A~
三相三線額定電流：400A~
接線端子
|
8 |
7 |
6 |
5 |
4 |
3 |
|
DO2 |
DO2 |
DO2 |
DO1 |
DO1 |
DO1 |
|
公共點 |
常閉點 |
常開點 |
公共點 |
常閉點 |
常開點 |
|
89 |
88 |
58 |
59 |
2 |
1 |
|
VR |
I0 |
A |
B |
N |
L |
|
漏電電流互感器輸入 |
RS485通信 |
輔助電源AC/DC? 85V~270V | |||

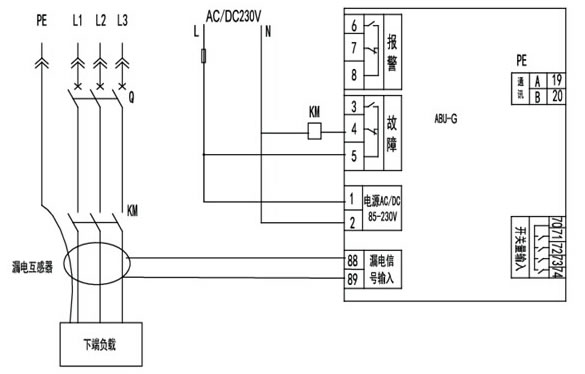

原理圖
