1介紹

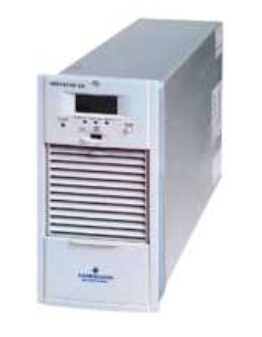

HD22005-3A艾默生充電模塊采用先進的移相諧振高頻軟開關電源技術和創新型的自冷/風冷兼容散熱設計，效率達到世界一流水平
2日常維護注意事項
A清洗防塵網
HD22005-3A 充電模塊在灰塵較大的環境下長時間工作后，防塵網內會堆積大量灰塵�；覊m太多會影響模塊散熱，應及時
清洗防塵網。清洗方法如下：
1）取下位于模塊前面板上的格狀風扇罩。
2）從取下的格狀風扇罩中取出防塵網（注意方向），用清水洗滌，待干燥后，按原方向裝入風扇罩即可。
3）將格狀風扇罩裝回到模塊的前面板，復原。
B更換風扇
模塊風扇不需要做特別維護，損壞后，及時更換即可。更換方法如下：
1）取下位于模塊前面板上的格狀風扇罩（注意風扇罩內裝有一個長方形的防塵網）。
2）取出風扇，從拉手底部取出風扇轉接頭，拔下 2 芯電源插頭。
3）更換風扇。將 2 芯電源插頭放入拉手底部。
4）安裝風扇罩，同時應注意防塵網方向，方向錯誤時，風扇罩將不能裝入面板。
3技術參數
輸入電壓 323V～475V（三相三線制）
輸入電流 ≤4A
交流輸入頻率 45Hz～65Hz
效率 ≥90％
輸入功率因數 ≥0.94
輸出電壓范圍 176V～320V
額定輸出電流 5A
最大輸出電流 5.5A
軟啟動時間 3～8秒 3～8秒
輸出恒流范圍 10％～110％
穩流精度（20％限流） ≤±1％
紋波系數 ≤0.1％
穩壓精度 ≤±0.5％
均流不平衡度 ≤±5％（50％～100％額定負載）
音響噪音 ＜55dB 保護特性 輸
出短路回縮 回縮電流≤40％額定電流，可自恢復
輸出過壓保護 325±5Vdc
輸入過壓 保護點 482±6Vac
恢復點 460±15Vac
輸入欠壓 保護點 316±6Vac

4日常維護注意事項
A清洗防塵網
HD22005-3A 充電模塊在灰塵較大的環境下長時間工作后，防塵網內會堆積大量灰塵。灰塵太多會影響模塊散熱，應及時
清洗防塵網。清洗方法如下：
1）取下位于模塊前面板上的格狀風扇罩。
2）從取下的格狀風扇罩中取出防塵網（注意方向），用清水洗滌，待干燥后，按原方向裝入風扇罩即可。
3）將格狀風扇罩裝回到模塊的前面板，復原。
B更換風扇
模塊風扇不需要做特別維護，損壞后，及時更換即可。更換方法如下：
1）取下位于模塊前面板上的格狀風扇罩（注意風扇罩內裝有一個長方形的防塵網）。
2）取出風扇，從拉手底部取出風扇轉接頭，拔下 2 芯電源插頭。
3）更換風扇。將 2 芯電源插頭放入拉手底部。
4）安裝風扇罩，同時應注意防塵網方向，方向錯誤時，風扇罩將不能裝入面板。
