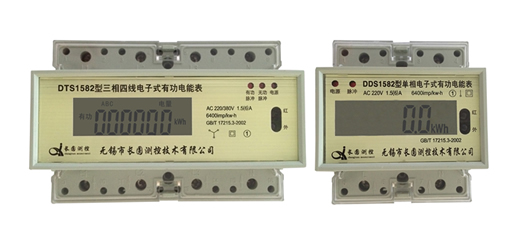

ABU DDS1582導軌式安裝多功能表
所屬類別：電源配套分類>>測試儀器
電子信箱：CY86596593@163.com
聯系電話：0510-86596591
聯 系 人：黃芳
更新時間：2014-9-11 19:07:15
概述
ABU系列導軌式安裝多功能表是我公司集多年的電表設計經驗，所推出的新一代微型化智能電能表。
ABU系列導軌式安裝多功能表采用LCD顯示，可進行時鐘、費率時段等設置，并具有脈沖輸出功能；可用RS-485通訊接口與微機實現通訊，極大地方便了用電自動化管理。在保證質量和穩定性的前提下，該系列電能表具有體積小巧、安裝方便等優點，并且具有極高的精度和良好的抗電磁干擾性能，完全符合部標DL/T614-1997和國際GB/T17215-2002中1級和2級電子式電能表的相關技術要求。
ABU系列單相導軌式電能表功能配置
|
型號 |
標配功能 |
選配功能 |
|
DDS1582 |
單相有功電能計量，精度1級，1個模數，電流規格5（30）A，直接接入 |
/ |
|
DDSD1582-* |
單相I、U、Kw、Kvar、KVA、Hz、cosΦ測量，單相有功電能計量，可編程，精度1級2個模數，電流規格10（60）A，直接接入 |
1. C(通訊) 2. F(復費率) |
|
DDSF1582-* |
單相I、U測量，有功電能計量，7位寬溫型LCD顯示脈沖輸出，精度1級4個模數，電流規格1.5（6）A、5（20）A、10（40）A、20（80）A，直接接入或經CT接入 |
1.C 2.F |
|
DDSY1582-* |
單相U、I、PQSPFF測量，單相總有功電能計量(反向計入正向存儲)；含邏輯加密卡，實現先交費后用電；可配合預付費專用斷路器實現負載斷送電控制；8位段式LCD顯示；電流規格10（60）A，直接接入 |
C |
ABU系列三相導軌式電能表功能配置
|
型號 |
標配功能 |
選配功能 |
|
DTSF1582-* |
三相U、I測量，三相電能計量，8位寬溫型LCD顯示脈沖輸出，精度1級7個模數，電流規格1.5（6）A、5（20）A、10（40）A、20（80）A，直接接入或經CT接入 |
1.C 2.F |
|
DTSD1582-* |
三相I、U、Kw、Kvar、KVA、Hz、cosΦ測量，四象限電能計量，7個模數，電流規格1.5（6）A、5（20）A、10（40）A、20（80）A，直接接入或經CT接入 |
1.C 2.F |
|
DTSY1582-* |
單相I、U測量，三相電能計量，含邏輯加密卡，實現先交費后用電；可配合預付費專用斷路器實現負載斷送電控制；8位段式LCD顯示；8個模數，電流規格1.5（6）A、5（20）A、10（40）A、20（80）A，直接接入或經CT接入 |
C |
|
ABU3000-* |
三相I（經CT接入）、U、Kw、Kvar、KVA、KWh、Kvarh、Hz、cosΦ測量，四象限電能計量，6個模數 |
1. C(通訊) 2. F(復費率) 3. K(2DI/2DO) 4. L(漏電) 5. H(諧波) |
|
ABU100E |
三相U、I、THDu、THDI、Kw、Kvar、KVA、KWh、Kvarh、Hz、cosΦ測量，全面的電能計量和考核管理，3路脈沖計量功能，RS485/Modbus，6個模數，電流規格1.5（6）A經CT接入 |
/ |
|
ABU100 |
一進三出，測量總數U、I、Kw、Kvar、KVA、cosΦ、KWh，并實現負載識別和時間記錄；可支持分路管理控制；定時控制盒強制控制；RS485/Modbus，總庫電流規格5（20）A，分路最大電流16A |
/ |
功能特點
計量
◎計量正向有功電能
◎總、峰、平、谷電能分別存儲，并保存在相應存儲單元中
◎電表內能存儲3個月的數據，默認電量?jī)鼋Y(jié)轉存日為月末24時（月末凍結）
◎斷電后所有存儲數據不丟失，并能保持10年以上
◎具有日歷、計時和閏年自動切換功能
◎可編程設置峰、平、谷3種費率，日時段可設12個時段
測量
◎測量單相電壓、電流、有功功率、無功功率、功率因數、頻率
顯示
◎8位寬溫型LCD顯示
◎可實現數據定顯或輪顯，循環顯示時間為4S
◎電能脈沖用LED指示
輸出
◎有功電能脈沖輸出，用于校表、采集電能量
◎1路或2路繼電器輸出，可配合預付費專用斷路器實現負載斷送電控制
◎用于參數設置及抄表
◎RS485通信接口，MODBUS-RTU通信協議
編程
◎通過上位機進行編程設置
◎時間日期設置
◎電表地址設置
◎費率時段設置
◎通過本表按鍵可設置通訊參數、時間日期、顯示方式等
三相導軌式電能表功能：
計量
◎計量正向有功電能
◎總、峰、平、谷電能分別存儲，并保存在相應存儲單元中
◎電表內能存儲3個月的數據，默認電量?jī)鼋Y(jié)轉存日為月末24時（月末凍結）
◎斷電后所有存儲數據不丟失，并能保持10年以上時鐘及時段費率
◎具有日歷、計時和閏年自動切換功能
◎可編程設置峰、平、谷3種費率，日時段可設12個時段
測量
◎測量單相電壓、電流、有功功率、無功功率、分相及總的功率因數、電網頻率
顯示
◎8位寬溫型LCD顯示
◎可實現數據定顯或輪顯，循環顯示時間為4S
◎電能脈沖用LED指示
輸出
◎有功電能脈沖輸出，用于校表、采集電能量
通信
◎用于參數設置及抄表
◎RS485通信接口，MODBUS-RTU通信協議
編程
◎通過上位機進行編程設置
◎時間日期設置
◎電表地址設置
◎費率時段設置
◎通過本表按鍵可設置通訊參數、時間日期、顯示方式等
