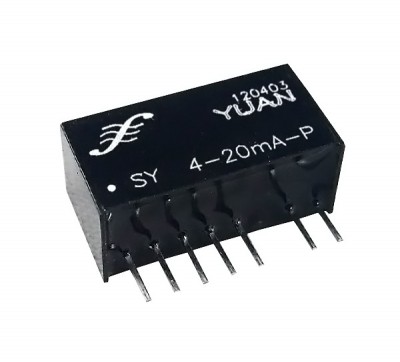

新品兩線無源型小體積回路饋電輸出方式調理器：SY 4-20mA
所屬類別：電源應用分類>>電力電源
電子信箱：szsunyuan@126.com
聯系電話：13006667916
聯 系 人：王萍
更新時間：2014-8-26 17:23:16
產品特點：
● 無須供電電源，兩線制信號回路配電輸出方式
● 采集信號電壓（7.5 ~ 32V）超寬范圍輸入
● 4-20mA量程內高精度（0.05級、0.1級、0.2級）
4-20mA 信號傳輸高線性度（非線性度誤差<0.1%）
● 低成本、小體積、標準SIP7阻燃封裝
● 4-20mA 信號采集輸入，4-20mA回路供電輸出方式
● 工業級寬溫度（-45 ~ +85 ℃）
典型應用：
● PLC、DCS模擬信號現場采集
● 傳感器4-20mA信號采集調理及傳輸
● 傳感器信號與模擬量輸入接口匹配
● 信號長線無失真?zhèn)鬏?BR>● 儀器儀表信號收發及控制
● 工業現場模擬信號數據采集與監控
SY 4-20mA-P是一種低成本設計方案的非隔離型兩線制4-20mA模擬信號采集調理器芯片，屬于SY 4-20mA系列的產品�？蓪⑤斎胗性�4-20mA電流信號轉換成無源控制信號輸出，控制二線制供電（防爆方式）4-20mA電流環路。實現傳感器信號采集與模擬量輸入輸出接口有源負載的匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。
SY 4-20mA-P采用高效能的回路竊電技術，使IC無需獨立電源供電。而采用兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的設計，降低用戶布線成本。該IC內部包含有電流信號調制解調電路、信號耦合變換電路等。很小的輸入等效電阻，使該IC能夠從傳感器輸出回路中采集到電流信號的電壓值達到超寬范圍（7.5~32VDC），以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏數男枰?/FONT>
SY 4-20mA-P輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求，使用非常方便，只需外接一個2KΩ的多圈電位器進行ADJ校正，即可實現兩線制4-20mA信號的傳輸和采集控制。
產品選型：
1、電流輸入型 IN：4-20mA OUT:4-20mA 型號：SY 4-20mA-P
2、電壓輸入型 IN: V(用戶自設定電壓值) OUT:4-20mA 型號：SY V-4-20mA-P
