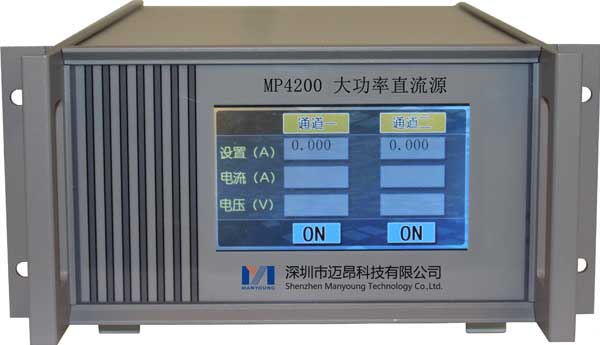

MP4200系列大功率直流源

一、概述

MP4200系列大功率直流源采用模塊化單元設計，按照最大電流不同，分為10A  、20A、50A、100A等標準產品，同時還可以根據用戶需求不同，定制不同的電流輸出通道數，不同的電流大小。該產品用途廣泛，輸出電流任意調節，不僅可以作為通用直流電流源使用，同時可廣泛用于對變壓器、電感的線圈進行電感測試，施加直流偏置電流，以及大功率LED燈的驅動控制及老化測試；各種加熱（制冷）設備的電流提供，并按用戶要求提供設計控制協議等。

二、功能特點

1、  可任意調節的直流電流輸出,定制電流輸出通道數。
2、  電源過熱、過壓、電流開路自動保護。
3、  大屏幕觸摸屏中文操作界面，簡單方便。
4、  不僅可以本地控制，同時可通過RS485接口遠程控制。
5、  任意選擇多路直流電流組合同時輸出。
6、  自動檢測輸出電流，反饋閉環輸出，大幅度提高輸出準確度、穩定度。

三、技術指標

型號   項  目 MP4210 MP4220 MP4250 MP4200
最大電流 10A 20A 50A 100A
電流量程 10A、4A 20A、10A、4A 50A、20A、10A、4A 100A、50A、20A、10A、4A
調節細度 1mA 1mA 1mA 1mA
額定功率 180W 360W 800W 1800W
最大功率 200W 400W 960W 2000W
電流準確度 1%+0.1%FS 1%+0.1%FS 1%+0.1%FS 1%+0.1%FS
電流穩定度(120S) 0.1% 0.1% 0.1% 0.1%
輸出電流穩定度(1hour) 0.5% 0.5% 0.5% 0.5%
保護電壓 21V 21V 21V 21V
測量電壓檔位 18V 18V 18V 18V
電壓測量準確度 1%±0.1%FS 1%±0.1%FS 1%±0.1%FS 1%±0.1%FS
電壓測量分辨率 10mV 10mV 10mV 10mV
電流紋波 <0.5% <0.5% <0.5% <0.5%
負載調整率 1% 1% 1% 1%
輸出響應時間 10 10 10 10


四、輸入電源：交流220V±10%

五、結構尺寸：深300(mm)X寬215(mm)X高120(mm)

六、參考標準：
  GB 17478-1998  《低壓直流設備的特性和安全要求》
  GB/T19826-2005 《備通用技術條件及安全電力系統直流電源設要求》
