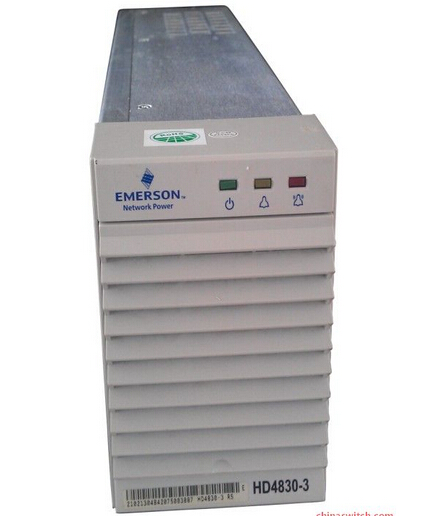

艾默生HD4825-3/HD4830-3向合作廠家提供電力用直流48V 系統的核心組件。合作廠家可利用該組件組成一定容量配置的48V 直流系統，應用于發電廠、水電站、各類變電站及其他需要通信電源的場合。


艾默生電力用直流48V 系統的核心組件具有以下特點：
整流模塊采用有源功率因數補償技術，功率因數值達0.99。
交流輸入電壓正常工作范圍寬至90V～290V，當電壓低至170V～180V 某點時，整流模塊轉為限功率輸出，回差小于10V。
整流模塊采用全面軟開關技術，效率高達90%以上。
完善的電池管理。有電池低電壓保護功能，能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試等功能。
歷史告警記錄可達100 條；電池測試數據記錄可達10 組。
整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1 分鐘。
網絡化設計，提供多種通信接口（如：RS232、MODEM、干接點），組網靈活，可實現遠程監控，無人值守。
完善的交、直流側防雷設計。
完備的故障保護、故障告警功能。
安全可靠。系統設計全面符合安全標準EN60950 和GB4943
HD4830-3 、HD4810-3 主要技術參數
1．環境條件：
工作溫度：-5～45℃
儲存溫度：-40～70℃
相對濕度：≤90%RH
海拔高度：≤3000m
2．輸入特性：
輸入(相)電壓：在170～180V之間存在一個“轉換點”，當處于“轉換點”～290V范圍時可輸出58V/30A，處于90～“轉換點”范圍時可輸出58V/15A
輸入電網頻率：45～65Hz
開機啟動沖擊電流：≤15A
不工作承受最大靜態電壓：380VAC，長期承受
3．輸出特性：
輸出直流電壓：42～58V（通過監控模塊進行連續調整）
輸出直流電流：0～30A（最大可輸出33A）
穩壓精度 ≤±0.6％
負載調整率 ≤±0.5％
電壓調整率 ≤±0.1％
4．輸出限流特性：
無級限流，在0～110%額定電流值之間連續可調。
5．功率因數： ≥0.99
6．效率： ≥91%
7．均流不平衡度： ≤±3%
8．溫度系數（1/℃）： ≤±0.02%
9．動態響應
動態響應：50%--25%--50%或50%--75%--50%負載變化時，響應時間≤200μs，超調量≤0.5%。
軟啟動時間：3～8s
開關機過沖幅度：最大峰值不超過直流輸出整定值的±10%
10．雜音指標
峰--峰值雜音電壓：≤200mV（0～20MHz）
衡重雜音電壓： ≤2mV
寬頻雜音電壓： ≤50mV（3.4kHz～150kHz）
≤20mV（0.15 MHz～30MHz）
離散雜音電壓： ≤5mV（3.4kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）
11．音響噪音：≤55dB（A）
12．電涌保護
滿足IEEE C62.41-1991 B3等級，6kV/3kA（1.2/50s沖擊電壓和8/20s沖擊電流混合波）。
13．絕緣電阻與絕緣強度（環境溫度25±5℃，相對濕度90%）：
1）絕緣電阻
直流部分、交流部分對外殼之間以及交流部分對直流部分之間的絕緣電阻≥5MΩ（試驗電壓500VDC）
2）絕緣強度
交流部分對外殼：2120VDC，1min，無擊穿，漏電流≤1mA
交流部分對直流部分：4240VDC，1min，無擊穿，漏電流≤1mA
直流部分對外殼：710VDC，1min，無擊穿，漏電流≤1mA
14．散熱方式
當整流模塊的散熱器溫度低于40℃時為自然冷，大于40℃時，通過一個風扇強制風冷。風扇采用無級溫控調速，當散熱器溫度大于40℃風扇起轉；散熱器溫度大于60℃，風扇滿轉。
15．告警和保護特性
1）過流保護
輸入過流保護（采用保險絲）；
輸出過流保護（采用保險絲）；
PFC過流保護；
短路保護：電流回縮式保護功能，回縮電流＜8A，拐點電壓<37V，故障消除后自動恢復工作。
2）過欠壓保護：
