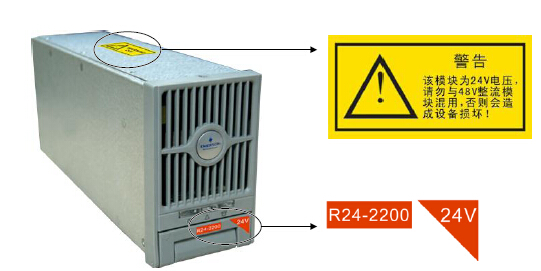

R24-2200艾默生通信電源整流模塊，標稱輸出電壓24V,標稱輸出電流75A，適用于艾默生PS24600-2A/2200通信電源系統中
功能與特點
1．熱插拔
整流模塊采用熱插拔技術。在一個帶電的電源系統中，插入整流模塊或拔出整流模塊不會產生火花，也不會損壞端子。
更換整流模塊時間小于1 分鐘，沖擊電流小于等于額定輸入穩態峰值電流的1.5 倍。
當模塊插入系統時，不會引起系統輸出電壓的擾動。
2．自主均流
整流模塊采用先進的數字化自主均流技術，均流不平衡度小于3％。
3．輸入限功率控制
整流模塊采用先進的限功率控制方法，其輸出功率根據輸入電壓和輸出電壓的變化而變化。當輸入電壓在176Vac～
290Vac 時（回差小于3V），整流模塊可輸出最大功率（2175W）；當輸入電壓在85Vac～176Vac 時，模塊正常工作，但是將進入限功率模
4．輸出特性
 當輸出電壓在26.5V 和29V 之間時，最大輸出功率為2175W。
 當輸出電壓低于26.5V 時，輸出電流維持在82A
 當輸出電壓為29V 時，最大輸出電流為75A。
 當負載超過2175W 時，整流模塊將限流輸出以便輸出恒定功率。
5．溫度限功率
45℃或以下環境溫度時，整流模塊可以滿功率輸出。
55℃環境溫度，整流模塊最大輸出功率為1088W。
60℃環境溫度，模塊允許輸出功率為544W。
65℃環境溫度，模塊輸出功率為0。
PS24600-2A/2200 電源系統
 當輸出電壓為29V 時，最大輸出電流為75A。
 當負載超過2175W 時，整流模塊將限流輸出以便輸出恒定功率。
5．溫度限功率
45℃或以下環境溫度時，整流模塊可以滿功率輸出。
55℃環境溫度，整流模塊最大輸出功率為1088W。
60℃環境溫度，模塊允許輸出功率為544W。
65℃環境溫度，模塊輸出功率為0。
6．輸出限流點調節
整流模塊提供輸出限流功能。通過外部監控模塊，整流模塊的限流點能在0～60A 之間調節。
當輸出電壓在21～29V 之間時，限流點調節精度不大于±1.5A。輸出電壓在15～21V 之間時，限流點調節精度不大于±
3A。
7．輸出電壓調節
通過外部監控模塊，整流模塊的輸出電壓可在21～29V 之間調節，調節精度為±0.1V。
8．風扇控制
當整流模塊輸入電壓在正常范圍內時，風扇的轉速隨整流模塊內部溫度的升高而提高。當內部溫度高于45℃時，風扇滿
轉。交流輸入過高或過低時，風扇停轉。
9．輸入過/欠壓保護
當輸入電壓小于80Vac 或者大于295Vac，黃色指示燈亮，整流模塊將停止工作。保護事件發生時整流模塊會上報監控模
塊，由監控模塊進行告警處理。
10．輸出過壓保護
整流模塊有輸出過壓硬件保護和輸出過壓軟件保護，硬件過壓保護點為29.5V～30.5V 之間，硬件過壓保護后需要人工干
預才可以開機。軟件保護點可以通過監控模塊設置，設置范圍為28～29.5V，要求比輸出電壓高0.5V 以上，出廠默認值
為29V。
軟件過壓保護模式可以通過監控模塊選擇：
1）一次過壓鎖死模式
當整流模塊發生軟件過壓，整流模塊關機并保持，需要人工干預方可恢復。
2）二次過壓鎖死模式
整流模塊軟件保護后，關機5 秒鐘內重新開機，如果在設定時間內（默認為5 分鐘，可以通過監控模塊設置）發生第二
次過壓，整流模塊則關機并保持，需要人工干預方可開機。如果整流模塊輸出電流小于5A 時，整流模塊不關機。
人工干預方法：可以通過監控模塊復位整流模塊，也可以通過從電源系統上脫離整流模塊來復位。
