1 　概述

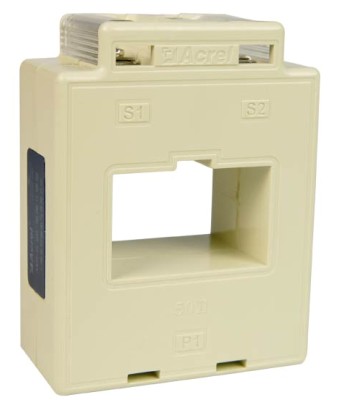

　　AKH-0.66系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
        產品符合國標GB1208-2006等同IEC60044-1：2003。

2 　技術指標
　◆測量CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A；
        保護CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A；
        雙繞組CT一次電流5-6300A，二次電流5A、20mA，1A、20mA；
        雙繞組傳感器一次電流5-6300A，二次電流AC5A、DC4-20mA，AC1A、DC4-20mA；
        剩余電流CT一次電流0-5A，二次輸出電流5mA，2mA或電壓1V;
        三相電流互感器一次電流5-200A, 二次電流5A，1A，50mA，20mA;
        微型電流互感器一次電流5-100A, 二次電流5A，1A，50mA，20mA;
        計量CT一次電流5-2000A，二次電流5A，1A；
        開口式CT一次電流20-6300A，二次電流5A，1A。
　◆額定工作電壓AC0.66kV(等效AC0.69kV，GB156-2003)
　◆額定頻率50～60Hz
　◆環境溫度-30℃~70℃最高耐溫120℃
　◆海拔高度≤3000m
　◆工頻耐壓3000V/1min 50Hz
　◆用于沒有雨雷直接侵襲，無嚴重污染及劇烈震動的場所

3 　選型說明
　◆根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
　◆工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
　◆根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
　◆產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
　◆測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
　◆注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

　　4　安裝方法　

　　點此處見(詳情)

　　附錄1

　　互感器選用的額定容量應大于負荷阻抗

　　互感器在使用調試過程中，時有反饋信息：“電流表指示與實際電流值偏差較大”，進而懷疑“互感器質量有問題”，究竟其原因：“設計選用額定容量偏小，總負荷阻抗大于額定容量，實非互感器質量問題所引起。”
　　為明確起見，現舉例說明：某配電裝置，如在現場或中央兩處測量和計量，導線截面2.5mm2，相距70m，應選用的互感器額定容量將不同（忽略接觸電阻）。

　　上表摘錄的數據詳見下面表1和表2

測量回路的功耗（VA）/電阻（Ω）                表1

常用儀表功耗一覽表（參考值）                 表2

　　附錄2

　　電工測量和計量?jī)x表與互感器間準確級配置

　　測量?jī)x表
　　通常電壓表、電流表、功率表準確級為1.5～2.5級；頻率表為0.5級；與儀表連接的分流器、附加電阻，電量變速器為0.5級。
　　相配置的互感器準確級，如僅作電壓、電流測量用，一般不低于1級，非重要回路電流表（2.5級），可使用3級；如組合使用，應不低于回路內部?jī)x表的最高準確級。

　　計量?jī)x表

根據《電能計量裝置管理規定》（DL448-91）的有關規定：                     表1

上表中電能計量裝置分類系根據用電量和重要程度劃分：                      表2

　　附錄3

　　為什么推薦選用規格為1A的電流互感器

　　國標GB 1208-2006《電流互感器》第5.2項中規定，額定二次電流標準值為1A和5A，優先值5A。當傳輸距離較大時，1A和5A相比有較多優點：

　　線路功耗降低，線路功耗與通過電流平方成正比，二次電流為1A的互感器5A相比降低功耗25倍，即1A的功耗僅5A的4%.在設計1A系統時，一般只需計算和保護儀表的阻抗（忽略接觸電阻）

測量線路的功耗（VA）                  表1

　　傳輸距離加大，電流互感器二次負載計算機公式S=I2Z,在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，這樣可避免選5/1A中間互感器或選用大容量互感器。

不同額定容量時的傳輸距離               表2

　　電線截面減小：大中型工廠，當儀表和互感器安裝距離較遠（例如80m），從表2可以看出，當選用5A、10VA互感器，面經計算需8mm2，如選用1A，2.5VA互感器，線截面僅需1.5mm2。

　　目前隨著計算機和數控儀表的普及和發展，額定二次電流為1A及以下規格的電流互感器選型已較普遍。
