C55直流鏈電容
所屬類別：電源配套分類>>電子元件
電子信箱：hydl@hy-el.com
聯系電話：020-87023331
聯 系 人：韓經理
更新時間：2013-5-4 17:28:51
|
型號 |
規格 |
價格(元） |
尺寸 |
引出 |
|

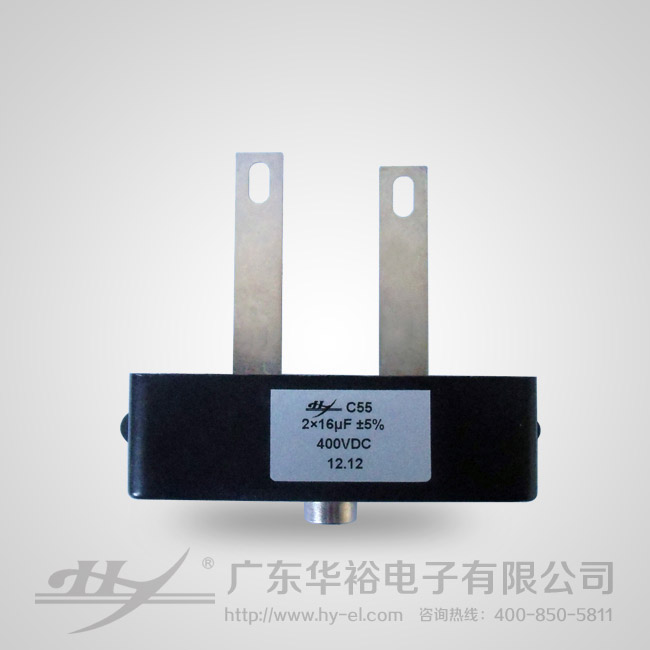

C55 |
2*16vF/400VDC |
28 |
105.5*43*32 P1=42 P2=120.5 |
焊片 |
價格僅供參考，以報價單為準。
主要應用/Application
特別適用于采用單管IGBT做開關元器件的小電流焊機（400A以下）
Particularly applicable to the single IGBT do switch components of the small current welder ( below 400A)
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜干式結構
封裝：塑料外殼，阻燃（UL94V-0級）環氧封裝
引出：鍍錫銅螺母引出
性能穩定、可靠性高、體積小、安裝方便
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Plastic casing.Flame retardant execution（UL94V-0）
Terminals：Tinned copper nut extraction
Stable performance, high reliability, small volume, convenient installation
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 | ||
|
工作溫度范圍/Operating temperature range |
-40℃～+85℃ | ||
|
容量范圍/Capacitance |
2×10μF |
2×16μF |
2×30μF |
|
額定電壓/Rated Voltage |
400Vdc | ||
|
容量偏差/Tolerance |
±5% | ||
|
浪涌電壓/ Surge voltage |
650Vdc 100ms | ||
|
過壓運行時間/Overvoltage operating time |
1.1Un可長期運行 | ||
|
極間耐電壓/Test voltage between terminals |
650Vdc 60s | ||
|
極殼耐電壓/Test voltage between terminals and case |
2000Vac 10s | ||
|
損耗角正切/Dissipation factor |
tgδ≤10×10-4 | ||
|
絕緣電阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s | ||
|
有效電流/Effective current（ΔT＜25℃） |
20A |
30A |
40A |
|
等效串聯電阻/ Equivalent series resistance |
＜2.3mΩ |
＜1.8mΩ |
＜1.6mΩ |
|
雜散電感/Stray inductance |
≤20nH | ||
|
預期壽命/Life expectancy |
200000h at Ur and 70℃ | ||
此產品關鍵字：濾波電容 逆變焊機專用濾波電容 直流鏈電容
