概述

     SX3700是一顆高性能電流模式的智能開關控制器集成電路，專為小家電控制板電源等非隔離式離線和直流到直流開關式降壓變換器而設計。其內部集成有完整的PWM/PFM混合控制電路、高達700V耐壓的功率開關電路、故障檢測與保護電路、時鐘與延時控制電路等，在85-380Vac 的超寬電網電壓條件下，具有不小于 400mA（SX3700）的額定輸出電流能力。完善的內部電路設計，最大程度減少了外部器件數量，僅需極少器件實現一個典型的降壓式BUCK拓撲開關電源設計，功能完善的多種故障保護電路，進一步簡化

   最大輸出電流能力可通過電流設定引腳方便地設定，電路工作于電唷不連續模式的開關條件下，擁有極高的轉抵效率，根據輸出特征的不同要求可靈活使電路工作在不同的連接結構中，從而方便地實現正電壓或負電壓輸出以適應驅動繼電器或可控硅電路的不同要求。

芯片內部集成一個具有最大時間限制功能的時鐘發生電路、帶有前沿消隱的逐周期電流限制電路、帶有遲滯特性的熱開關電路、輸出短路與過載的保護和重啟動電路等。專有增強型節能控制電路，使系統擁有極低的待機功耗和極高的轉換效率，可使整機容易地滿足各國能效標準要求。

主要特點                                應用領域

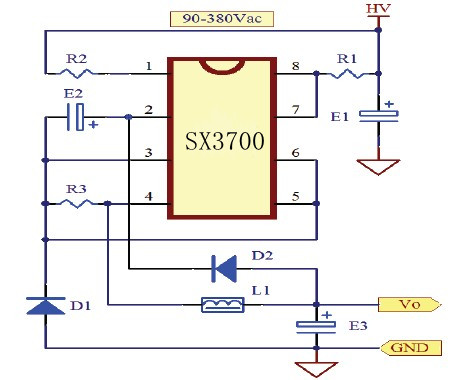

◇專為BUCK降壓轉換器設計                   ◇小家電控制板電源

◇可工作于380Vac超寬電網電壓范圍            ◇空調控制器電源局

◇內部集成700V高壓功率開關                  ◇電器控制器電源

◇峰值的快速峰值電流限制工作模式             ◇其它非隔離高壓降壓供電應用

◇具有短路與過載保護功能者說

◇極低的待機功率和極高的轉換效率

◇滿足能源之星5級能效要求

◇DIP8/SOP8標準封裝 極少外圍器件

◇額定輸出電流可達400mA（SX3700）
