河南EPS電源集中式管理系統中川鄭州宏瑞德隨著智能化發展中川開拓集中式EPS管理電源、JCXF/ZN型消防應急照明和疏散指示系統是我公司依據國標GB17945-2010精心研發的新一代產品。該軟件系統采用面向?qū)ο蟮某绦蛟O(shè)計理念，融合多種先進軟硬件技術，完全符合標準規定的各項指標要求，系統運行穩定可靠，具有較好的擴展性與可維護性。系統由集中控制型應急照明控制器和多款集中控制型消防應急照明燈、消防應急標志燈以及電源分機組成，是大容量的智能型應急疏散監控系統，可廣泛用于工廠、學校、醫院、商場、賓館、劇院、展廳、辦公樓等各種人員密集場所。
一、技術指標
1、滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求。
2、應急照明控制器結構采用柜式結構，可攜帶4路分機，每路分機數量最大為16臺。
3、一臺分機具有4個燈具回路，每回路可配接127只集中控制型消防應急燈具，所以一臺分機的最大容量為127×4=508點，一臺控制器最大可控制燈具數量為16×4×508＝32512只。
4、應急照明控制器可以通過RS232或RS485接口與火災報警控制器進行通訊，接收火災報警控制器輸出的火災探測器信息，利用火災煙氣態勢信息實施人員疏散。也可以通過8路開關量接口接收火災報警控制器監視的防火分區狀態，按照預定的疏散預案實施人員疏散。
5、應急照明控制器采用嵌入式系統，顯示采用17寸LCD屏，可直接在液晶屏上同時顯示設備信息、報警文字信息和建筑圖形信息，顯示內容豐富、直觀，方便用戶使用。
6、系統根據火災報警信息，結合建筑結構特征、疏散路徑寬度、人員荷載等信息自動生成人員疏散路徑，編程方式靈活，簡便。
7、用戶操作分級。
8、具有歷史信息存儲查詢功能，存儲記錄：≥10000條。
9、工作環境溫度：-10℃-+55℃，濕度：〈95%RH。

二、部件說明

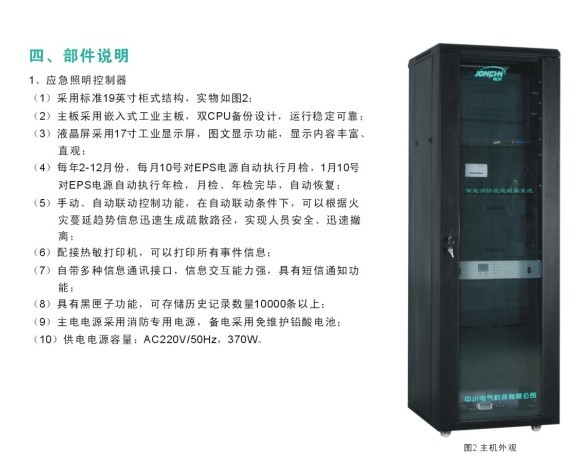

1、控制主機
（1）采用標準19英寸柜式結構，配有玻璃門防護，參考圖片如圖2；
（2）主板采用嵌入式工業主板，安裝在機柜內的托板上；
（3）液晶屏采用17寸工業顯示屏，上架結構；
（4）鍵盤、鼠標安放在鍵盤抽屜內；
（5）主機電源采用消防專用電源，面板式結構，電源參數AC220V輸入，DC24V輸出，電流20A；
（6）備電采用免維護鉛酸電池，容量DC24V/24Ah，安裝在機柜內的托板上；
（7）主機指示燈電路板和打印機直接安裝在面板上，由主板控制。

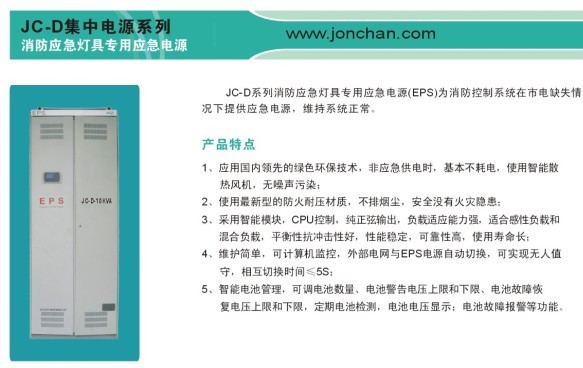

2、應急照明專用電源：型 號：JC-D-1～10kVA
產品特點：
（1）應用國內領先的綠色環保技術，非應急供電時，基本不耗電，使用智能散熱風機，無噪聲污染；
（2）使用最新型的防火耐壓材質，不排煙塵，安全沒有火災隱患；
（3）采用智能模塊，CPU控制，純正弦輸出，負載適應能力強，適合感性負載和混合負載，平衡性抗沖擊性好，性能穩定，可靠性高，使用壽命長；
（4）維護簡單，可計算機監控，外部電網與EPS電源自動切換，可實現無人值守，相互切換時間≤1S；
（5）智能電池管理，可調電池?cái)?shù)量、電池警告電壓上限和下限、電池故障恢復電壓上限和下限，定期電池檢測，電池電壓顯示；電池故障報警等功能。
產品參數
輸入 電壓 220V
相數 單相+地線
頻率 50Hz
輸出 容量 1-10kVA
電壓 220V±2%
頻率 50Hz±1%
波形 PWM波
過載能力 120%≥30s, 150%≥0.5s
電池 電池類型 全封閉鉛酸免維護電池
標稱電壓 96V/216V
轉換時間 ≤1s
應急供電時間 >90分鐘
保護 過載，短相，欠壓保護，缺相可運行
顯示 LED
外形尺寸 820×650×2260mm
噪音 (1m距離)市電時無噪音，應急時≤68dB
工作
環境 濕度 相對濕度≤90%不凝露
溫度 -40℃～80℃

雙電源自動切換供電的消防應急照明系統配電箱，采集終端數據為RS485信號提供路由和中繼。配電裝置可嵌入控制內也可獨立設置于各個樓層。為終端提供DC36V電源和系統控制信號提供出口和中繼功能。

3、集中電源型分配電裝置：型 號：JC-FP-0.5kVA
產品特點：
（1）分機采用壁掛式或柜式，
（2）內部安裝控制板，上傳EPS數據和狀態信息；
（3）EPS輸出DC36V，總功率0.5-1KW；
（4）EPS功能滿足GB17945-2010的要求；
（5）EPS預留RS485通訊接口接收主機的查詢和控制信息，同時提供強制應急控制繼電器，接受主機的控制。
（6）采用進口元器件，高端技術生產，通過ISO9001國際質量體系認證，獲得歐盟ROHS環保認證，節能更高效。突出的絕緣性能，抗電強度高，功能全面，具有過短路，過載，過電壓保護功能；
（7）輸入電壓范圍廣，符合全球使用標準；
（8）內置卓越抗干擾能力的EMI濾波器，通過嚴酷的滿負荷高溫?zé)龣C(jī)，100%老化測試；
（9）采用目前國內先進的數據流向自動控制技術，自動判別和控制數據的傳輸方向；
（10）可以為斷延長F-Bus總線通信距離，提高F-Bus總線負載能力，使得網絡可以負載更多設備這；
（11）采用零延時設計，自動偵測串口信號速率，串呂信號速率自適應；
（12）高效防雷管可以有效抑制閃電(Lightning)和ESD，提供每線600W防雷防浪涌功能，單端電源供電，利用DC/DC模塊實現電源隔離；
（13）全金屬外殼，具有防靜電，抗外部干擾能力強等特點；
（14）當主機與分配器距離大于2KM時可以采用單模4芯光纖通信。
產品參數
運行參數 下級燈具接入距離 1200米
單端口總線節點數 64個
總線隔離電壓 3000V隔離，600V浪涌，15KV靜電保護
總線故障偵測 自動
直流輸出 36V/500W
直流輸出故障偵測 自動
斷電運行時間 2小時
環境溫度 -40℃～80℃
環境濕度 10%-95%RH
接口及尺寸 外形尺寸 600mm×220mm×600mm
F-BUS總線輸入接口 1:F-Bus和光纖接口選配
F-BUS總線輸出接口 4個，自動短路保護
36V DC輸出 4路，500W，自動短保護
電源 180V-240V AC


智能終端包括：（個例說明）
智能應急標志燈、智能應急照明燈、智能應急導流燈。智能終端遵循國標《GB17945-2010消防應急和疏導指示系統》和《GB13495-1992消防安全標志》的有關規定。

標志燈具
供電電源為DC36V，照度滿足GB17945-2010；
免開蓋現場編址；
預留燈具運行指示燈孔，同時作為編址指示用。
壁掛燈具外觀見圖4，地埋燈具外觀見圖5。

照明燈具
供電電源為DC36V，亮度應滿足GB17945-2010及工程使用要求；
免開蓋現場編址；
預留燈具運行指示燈孔，同時作為編址指示用。
主要技術指標：
（1）滿足國家標準GB17945-2010《消防應急照明及疏散指示系統》的要求。
（2）應急工作時間不小于90min，應急轉換時間不小于燈具本身標稱的應急轉換時間。
（3）燈具內置微處理器，可以實現單向、雙向、全熄滅、閃爍等多種控制模式。
（4）燈具自帶地址，且編碼唯一，與集中控制型消防應急燈具控制器配接，組成大容量智能應急疏散 監控系統。
（5）工作電源：DC36V，功率小于1W。
（6）工作環境溫度：-10℃-+55℃，濕度：〈95%RH（由于地埋式標志燈具采用防水結構，所以工作濕度可達100%）。
（7）具有地埋、壁掛、吊頂多種結構，外形設計美觀，與建筑溶為一體。
（8）光源功耗低，壽命長，環保節能。

標志燈具

1、型 號：JC-BLJC-1LRoEⅡ3W-A821-O
功 能：
→獨立智能，可以獨立于服務器自動完成應急切換、LED閃爍等應急功能；
→唯一的設備識別碼可以動態分配的設備通信地址；
→根據服務器指令完成應急切換、LED閃爍等應急功能；
→根據服務器火警廣播信息自動計算火警位置，完成LED開、關和閃爍功能；
→根據控制器指令完成年檢和月檢；
→LED燈亮、內部直流電源電壓等關鍵環節的實時監測和報警功能。

產品參數
→電源：DC36V;
→功率：3W；
→應急電源：≥90min；
→應急轉換時間：<1s；
→通信接口：F-Bus；
→通信地址模式：系統自動分配；
→外觀尺寸：∮360×160×160mm；
→安裝方式：嵌墻、貼墻、壁掛、吊掛。


2、壁掛單向式標志燈
型 號：ZC-BLJC-1LREⅡ1W
功 能
→具有可變向指示功能；
→獨立智能，可以獨立于服務器自動完成應急切換、LED閃爍等應急功能；
→唯一的設備識別碼可以動態分配的設備通信地址；
→根據服務器指令完成應急切換、LED閃爍等應急功能；
→根據服務器火警廣播信息自動計算火警位置，完成LED開、關和閃爍功能；
→根據控制器指令完成年檢和月檢；
→LED燈亮、內部直流電源電壓等關鍵環節的實時監測和報警功能。

產品參數
→電源：DC36V;
→功率：3W；
→應急電源：≥90min；
→應急轉換時間：<1s；
→通信接口：F-Bus；
→通信地址模式：系統自動分配；
→外觀尺寸：∮360×160×160mm；
→安裝方式：嵌墻、貼墻、壁掛、吊掛。


3、壁掛雙向式標志燈
型 號：ZC-BLJC-2LREⅡ2W
功 能
→具有可變向指示功能；
→獨立智能，可以獨立于服務器自動完成應急切換、LED閃爍等應急功能；
→唯一的設備識別碼可以動態分配的設備通信地址；
→根據服務器指令完成應急切換、LED閃爍等應急功能；
→根據服務器火警廣播信息自動計算火警位置，完成LED開、關和閃爍功能；
→根據控制器指令完成年檢和月檢；
→LED燈亮、內部直流電源電壓等關鍵環節的實時監測和報警功能。
