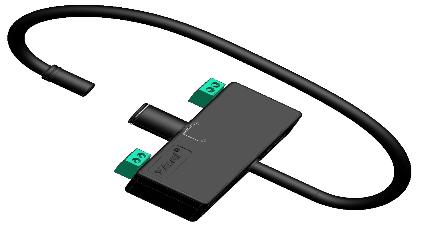

BR系列羅氏線圈變送器
公司名稱：安科瑞電氣股份有限公司
所屬類別：電源配套分類>>電子元件
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯 系 人：徐霜
更新時間：2013-10-30 15:56:22
所屬類別：電源配套分類>>電子元件
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯 系 人：徐霜
更新時間：2013-10-30 15:56:22
產品詳情
1 產品概述
BR系列產品應用電磁感應原理，對電網中的交流大電流進行實時測量，采用真有效值和線性補償技術，將其隔離變換為標準的直流信號輸出。DC24V安全電壓供電，具有高精度、高隔離、高安全性、低功耗等特點，可廣泛用于冶金、電鍍、焊接等領域。
2 型號說明
3 技術指標
|
技術參數 |
指標 | |
|
輸入信號 |
AC 電流 | |
|
輸出 |
標稱值 |
DC 4-20mA |
|
負載電阻 |
≤500Ω | |
|
輸出紋波 |
輸出紋波峰峰值 ≤ 100mV | |
|
工作電源 |
DC24V 允許范圍21.6 V～26.4V | |
|
功耗 |
≤0.5W | |
|
準確級 |
0.5級 | |
|
溫度漂移系數 |
≤200ppm | |
|
響應時間 |
≤500mS | |
|
安裝方式 |
支架固定 | |
4 外形及安裝方式 輸入電流范圍 羅氏線圈長度 AC 350 AC 370 AC 450 AC 600
4.1 羅氏線圈長度
4.2 BR-AI交流電流變送器
注：可根據客戶需要另行定制。
5 接線方式
注：具體接線按實物外殼上的接線圖為準。
6 安裝方式
