主要特點：

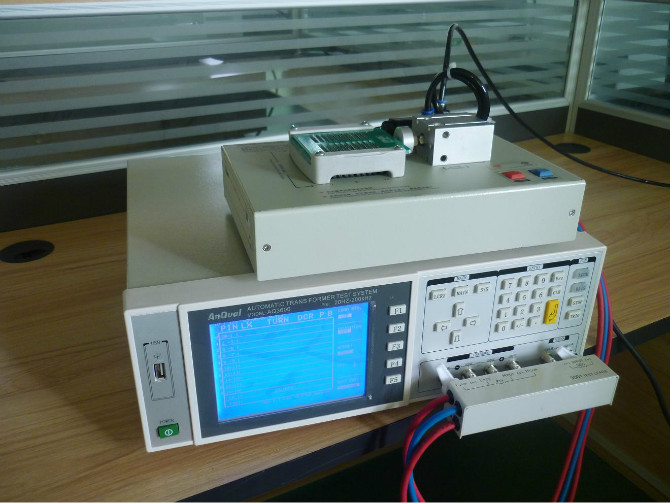

Meter: 3600自動變壓器測試系統是在深受用戶好評的3250同3259的基礎上推出的新一代電子變壓器測試系統，繼承了3250操作簡便（操作界面全面兼容）、讀數準確穩定的特點，體積較之大為減小、外觀令人耳目一新、價格低廉。 3600是一種專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合參數測試系統�？商峁�20Hz-200kHz的測試頻率，變壓器掃瞄測試涵蓋了變壓器的各種低壓參數，包括主參數電感L、漏感量Lk、圈數比Turn-ratio、直流電阻DCR、阻抗Z、線圈間容量C，副參數品質因素Q、串聯等效電阻額ESR、相位Ps，以及引腳短路檢查等。本系統采用先進的數字采樣技術及高速長壽命掃描測試夾具，使以往費時低效的變壓器檢驗變得快速、精確。該系統可選擇多種輸出阻抗模式，使測試儀器間因輸出阻抗差異造成的電感量差異問題得以完善解決。選擇電感量換算的圈數比測量技術，可大大改善低藕合系數變壓器因漏磁過高引起之圈數比量測誤差問題。3600還是一種高速度、測試范圍寬、6位測試分辨率的阻抗測量?jī)x，可滿足生產線質量保證、進貨檢驗及實驗室測量要求。
主要特征：
■ 測試頻率20 Hz－200 kHz, 分辨率: 10mHz,精確度0.02%
■ 高速LCR量測，最快120次/秒
■ 阻抗輸出模式選擇，≤2V，10Ω； >2V，30 Ω 其它：30 Ω , 100 Ω可選擇 （圈數測試）
■ 基本量測準確度0.01%
■ 標準功能開路 / 短路點頻、全頻清零，負載校準
■ 高速DCR量測，最快70次/秒
■ 1320-20A偏壓電流源直流控制功能
■ 提供各式標準測試治具及特殊治具訂制
■ 四端測試治具，可得到DCR，電感量和圈數比的精確且穩定的量測
■ 15組內部?jī)x器設定可供儲存及呼叫
■ 內建式比較器，10級分類及計數功能
■ 標準RS-232.HANDLER及PPINTER界面
■ 2MSRAM記憶卡供機臺資料設定及備份（可選購）
| 產品型號： |
3600 | |
| 測量功能 | ||
| 觸發方式 |
內部, 手動, 外部，總線 | |
| 測量時間（≥1kHz） |
快速: 32ms, 中速: 90ms, 慢速: 650ms | |
| 平均次數 |
1—255 | |
| 延時時間 |
0—60s, 以1ms步進 | |
| 校準功能 |
開路 / 短路點頻、全頻清零，負載校準 | |
| 測試端配置 |
五端 | |
| 顯示方式 |
直讀，Δ，Δ%，V/I（被測電壓/電流監視） | |
| 顯示器 |
6位分辨率，320×240點陣圖形LCD顯示 | |
| 測試信號 | ||
| 測試信號頻率 |
20 Hz－200 kHz, 分辨率: 10mHz | |
| 輸出阻抗 |
圈數測試：≤2V，10Ω； >2V，30 Ω 其它：30 Ω , 100 Ω可選擇 | |
| 測試信號電平 |
LCR測試：5 mV－2 V 、圈數測試：5 mV－4 V、自動電平范圍：10 mV－1 V 精度：5%、分辨率：1mV | |
| 直流偏置源 |
0V，1.5V，2V，準確度：1%、使用TH1902A可施加0-10V的直流偏置電壓和0-100mA 的直流偏置電流, Use TH1902B，current：0-1A programmable | |
| 測量顯示范圍 | ||
| |Z|, R, X |
0.00001 Ω — 99.9999 MΩ | |
| DCR |
0.001 Ω — 99.9999 MΩ | |
| |Y|, G, B |
0.00001?S — 99.9999 S | |
| C |
0.00001 pF — 9.9999 F | |
| L |
0.00001 ?H — 9999.99 H | |
| D |
0.00001 — 9.99999 | |
| Q |
0.00001 — 99999.9 | |
| θ (DEG)/ θ (RAD) |
-179.999? — 179.999 ?/-3.14159 — 3.14159 | |
| Turn-Ratio |
1：100—100：1 | |
| Δ% |
-999.999% — 999.999% | |
| 其它 | ||
| 比較器 |
十檔分選，檔計數 | |
| 存儲器 |
保存20組LCRZ設定文件、保存40組掃瞄設定文件 | |
| 接口 |
RS232C，USB盤適配器、Scanner，GPIB(選件) | |
| 其它技術指標 | ||
| 工作溫度、濕度 |
0℃－40℃, ≤ 90%RH | |
| 電源要求 |
198V－242V/47.5Hz－63Hz | |
| 功耗 |
≤ 80 VA | |
| 體積(W×H×D) |
400mm×150mm×430mm | |
| 重量 |
約9.3 kg | |
