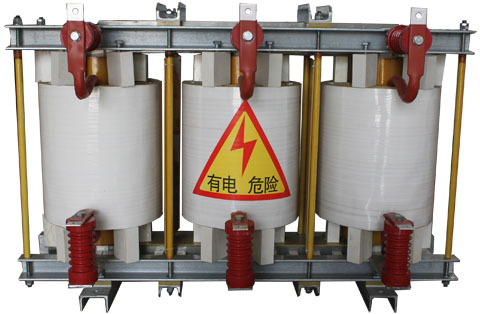

一、  CKSG型干式鐵芯串聯電抗器是電力系統無功率補償裝置的重要配套設備。電力電容器與干式鐵芯電抗器串聯后，能有效地抑制電網中的高次諧振波，限制合閘涌流及操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到較大的作用。

二、結構特點：

    ⑴該電抗器分為三相和單相兩種，均為鐵芯干式。

    ⑵鐵芯采用優質取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板做間隔，以保證電抗氣隙在運行過程中不發生變化。

    ⑶線圈采用線或箔式繞制。

    ⑷電抗器的線圈和鐵芯組成一體后經過預烘 真空浸漆 。熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音的運行。

    ⑸電抗器鐵芯部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有良好的濾波效果。

    ⑹外露部件采取了防腐蝕處理，引出端子均經過鍍錫處理。

三、環境條件：

    (1)環境溫度：最高溫度：+ 40 ℃ 最低溫度：－30 ℃ ；最高溫度：+ 40 ℃ 最低溫度：－30 ℃

    (2)海拔高度：≤1000m

    (3)空氣最大相對濕度（空氣溫度+25 ℃ ）不超過95 %( TH )

四、性能參數

   (1)干式電抗器比傳統油浸式電抗器，空心電抗器的體積要小，具有重量輕，占空間小，結構簡單，安裝方便等特點。

   (2)干式鐵芯電抗器能在1.35倍額定電流下長期運行。

   (3)干式鐵芯電抗器的噪音低于國家標準。

   (4)干式鐵芯電抗器耐壓水平符合JB5346-1998《串聯電抗器》的規定。

   (5) 耐溫等級F級。
