目前，太陽能光伏并網發電在政府的高度重視下已被列入重點扶持的范圍。光伏并網發電系統屬于分布式供電系統。當由于電氣故障、誤操作或自然因素等原因造成電網中斷供電時，各個光伏并網發電系統仍在運行，并且與本地負載連接處于獨立運行狀態，這種現象被稱為孤島效應。從用電安全與用電質量方面考慮，孤島狀況是不允許出現的。所以，光伏并網發電系統都應具有檢測出孤島狀態并快速有效停止并網運行的能力。 針對此環境，同時也應對大多逆變器廠家的要求，我司根據北京鑒衡認證中心發布的CGC/GF001：2009 《并網光伏發電專用逆變器技術要求和試驗方法》為依據， 自主研發能滿足RLC防孤島試驗裝置基本測試要求的負載裝置，為廠家創造更多的效益。

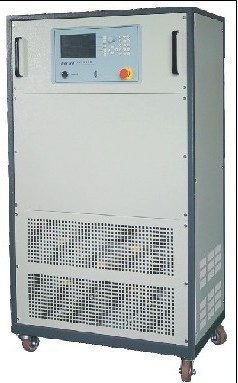

由于PV-RLC系列可模擬諧振發生，所以能滿足并網逆變器防孤島試驗檢測要求。 此設備可以模擬各種RLC 交流負載，模擬逆變器各類工作環境，可以檢測逆變器實際輸出功率與帶載能力，可以檢測調試光伏逆變器的諧振點，主機內置有純阻性負載和感性負載，功率輸入采用分段式組合控制，可以任意組合各種功率輸入。

【PV-RLC 逆變器檢查裝置制造參考的技術標準】 ：

UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》

IEC 61727:2004《光伏系統 供電機構接口要求》

IEEE 929:2000《光伏系統供電接口操作規程建議》

AS 4777.2：2005《通過逆變器連接的電源系統的并網 第二部分：逆變器要求》

IEEE 1547:2003《分布式電源與電力系統進行互連的標準》

IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》

IEC62116《光伏并網系統用逆變器防孤島測試方法》制定了此認證技術規范。

系統示意圖

主要有阻性負載，感性負載，容性負載三部分組成。

產品特點：

■感性，容性，阻性負載功率可任意組合，阻性0.001KW～最大功率可調,感性0.001KW～最大功率可調，容性0.001KW～最大功率可調。滿足三相電壓不平衡條件下精確調節交流諧振點。

■可根據性能參數檢測要求，可以通過操作面板，任意組合、設定放電功率。

■模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。

■檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。

■模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。

■對于3φ4W,380V 50HZ和3φ4W,480V 60HZ兩種不同輸出規格的逆變器，均能精確容易調試諧振點發生，滿足防孤島測試，此乃屬于中國首創。諧振測試：設置感性功耗=容性功耗，諧振時理論上感性容性無功功率相互抵消，無功功率=0。

■阻性負載、感性負載及容性負載的最小分辨率為1W，可精確模擬交流諧振發生及滿足逆變器調試檢測需要。

■可測量多種數據，滿足逆變器測試需要，有：阻性電流，感性電流，容性電流，電壓，電流，頻率，功率，視在功率，無功功率，電壓總諧波，電流總諧波，功率因素，電壓波形，電流波形，還能以能以柱狀圖方式直觀顯示諧波含量�？梢詫�測量數據上傳到PC機上并實現對檢測過程數據的過程過程記錄存儲功能。

■具有面板操作或遠程控制兩種操作方式。

■具有過溫保護功能。

■采用新型電阻元件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

■應用于并網逆變器出廠檢驗、生產調試、科研開發、實驗室電氣特性試驗、權威機構鑒定檢測等領域。

■應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告。

■采用800×480像素LCD彩屏LCD彩屏顯示。

技術參數

注：特殊規格，可按照客戶要求定制

    體積和重量以實際產品為準
