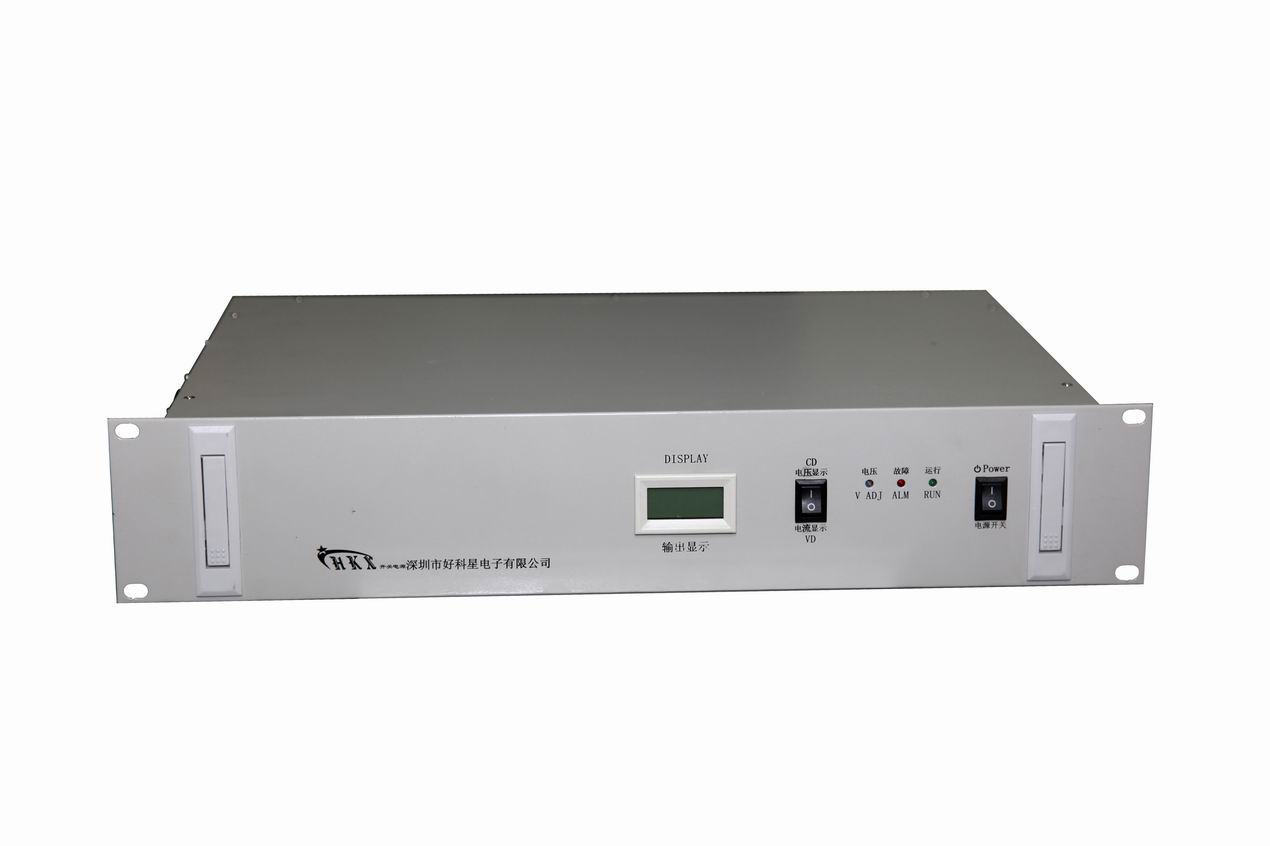

通訊電源
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：hkxlaowu@126.com
聯系電話：13510244545
聯 系 人：肖先生
更新時間：2012-2-8 18:00:24
本DC-DC電源是本公司集多年生產經驗，為電力控制、通信及其它需要直流電源場所開發的電源產品。先進的技術、嚴格的管理和多年的生產經驗，保證了產品的可靠性。滿載效率 ≥88％。無噪聲、電磁兼容性好，可裝于機房?jī)?nèi)。
˜ 高穩定度: 輸出可提供穩定直流，源變化率≤±0.1 ％ ，可多臺并聯，組成大容量電源系統。
˜ 均流功能: 民主均流。均流誤差≤±3％。
˜ 保護功能: 輸出過載保護（限流）、輸出短路保護（限流）、輸出過壓保護（關斷）、輸入欠壓保護（關斷、自動恢復）、輸入過壓保護（關斷、自動恢復）、輸入浪涌電壓保護、機內溫度過高保護（關斷、自動恢復）提供光報警及控制信號輸出。
警告：
不要拆卸電源的任何外殼或器件。設備內部零件帶有致命性的電壓或存有高能量的危險！
第二章 產品技術指標
|
項目 |
內容 |
數據 |
|
規格 |
輸出電壓 |
24VDC(表A) |
|
輸出電流 |
-48VDC(表A) | |
|
交流輸入 |
輸入欠壓保護點 |
180Vac |
|
輸入過壓保護點 |
270Vac | |
|
直流輸出 |
浮充電壓調節范圍 |
表B |
|
浮充輸出電壓出廠整定值 |
表B | |
|
均充電壓調節范圍 |
表B | |
|
均充輸出電壓出廠整定值 |
表B | |
|
輸出電壓保護點 |
表B | |
|
輸出過流保護點 |
輸出過流±5% | |
|
輸出短路保護 |
有 | |
|
源變化率（190V～260V） |
≤±0.1％ | |
|
負載變化率（0%～100%） |
≤±0.5％ | |
|
溫度系數 |
150PPm／℃ | |
|
尖峰紋波電壓 |
Vpp≤100mＶ | |
|
開關頻率紋波電壓 |
Vpp≤60mＶ | |
|
電話衡重噪聲 |
≤１mＶ | |
|
電源轉換效率 |
≥88％ | |
|
環境條件 |
工作環境溫度 |
0～55℃，高于45℃須降額使用 |
|
工作環境濕度 |
≤95％PH無結露 | |
|
工作環境高度 |
≤2000m海拔 | |
|
負載性質 |
阻性、容性、感性均可 | |
|
使用安全性 |
安全耐壓 輸入端對機殼、對輸出 |
DC2500Ｖ一分鐘無擊穿 |
|
安全耐壓 輸出端對機殼 |
DC500Ｖ一分鐘無擊穿 |
表A:
|
輸出 輸入 |
輸出電壓Vdc | |||||||||||
|
輸出電流A | ||||||||||||
|
220Vac |
220 |
110 |
48 |
24 | ||||||||
|
5 |
10 |
10 |
20 |
10 |
20 |
25 |
30 |
20 |
30 |
40 |
50 | |
表B:
|
輸出 項目 |
220V |
110V |
48V |
24V |
|
浮充電壓調節范圍 |
198V-264V |
99V-132V |
43V-56.7V |
22.5V-27.6V |
|
浮充輸出電壓出廠整定值 |
242Ｖ |
121V |
52.8Ｖ |
26.4V |
|
均充電壓調節范圍 |
220V-264V |
110V-132V |
48V-57.6V |
24V-29.8V |
|
均充輸出電壓出廠整定值 |
258.5V |
129V |
56.4V |
28.2V |
|
輸出電壓保護點 |
286V±1V |
143V±1V |
62V±1V |
31V±1V |
