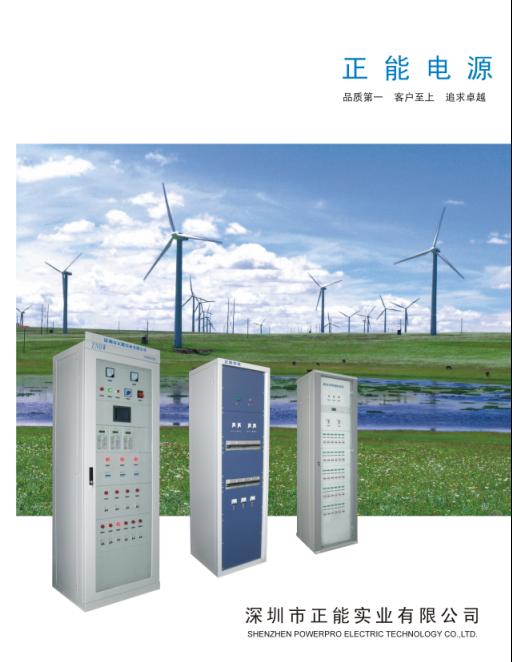

供應直流屏/通信直流系統的詳細描述：


1、電力用直流電源系統分屏柜系統
分屏柜系統
額定容量：220V，120A（可通過多個充電柜、多個饋電柜并聯組成更大容量系統）

應用范圍：發電廠、水電站、220KV及以上變電站
接線方案：適用30、31、32、33、34、35、40、42方式

交流特性

交流輸入：三相四線制，兩路交流自動切換
防雷系統：8/20us電流沖擊波，40KVA

直流特性
電池熔絲：400A
控制支路：6～40A，4～48路
合閘支路：32～200A，2～16路
閃光輸出：6A，1～4路
紋波系數：≤±0.05%
穩壓精度：≤±0.5%
穩流精度：≤±0.5%

機械特性

尺寸（高×寬×深）：2260mm×800mm×600mm

2、電力用直流電源系統一體化系統,交直流一體化電源

應用范圍
主要用于110KV及以下變電站、用戶變

接線方案：適用31、33、35方式

交流特性


交流輸入：三相四線制，兩路交流自動切換
防雷系統：8/20us電流沖擊波，40KVA


直流特性

電池熔絲：200A

控制支路：4路或8路20A


合閘支路：4路或6路32～100A

閃光輸出：1路

紋波系數：≤±0.05%

穩壓精度：≤±0.5%

穩流精度：≤±0.5%

機械特性

尺寸（高×寬×深）：1600mm×600mm×600mm

1800mmx600mmx600mm

2260mm×800mm×600mm

系統類型

------------------------------------------------------------------------

ZNDW33-17/110M ZNDW33-20/110M

ZNDW33-38/110M ZNDW33-40/110M

ZNDW33-65/110M ZNDW33-100/110M

ZNDW33-17/220M ZNDW33-20/220M

ZNDW33-38/220M ZNDW33-40/220M

ZNDW33-65/220M ZNDW33-100/220M
