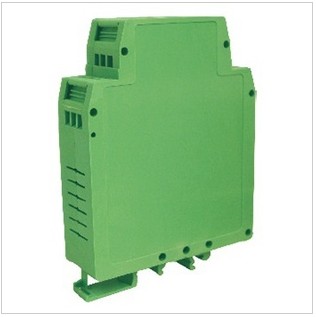

0-10V轉4-20mA  兩路輸入，兩路輸出，24V電源，

變頻器信號隔離，變頻器信號抗干擾。

概述：

該產品采用先進的光電隔離技術，能夠?qū)χ绷麟妷盒盘?hào)進行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。

主要特性:

>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）

>>二路國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>DIN35導軌式安裝

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>模擬信號數據隔離、采集和變換

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場信號隔離及變換

>>信號長線無失真?zhèn)鬏?/SPAN>

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA電機信號隔離控制

>>非電量信號變送

產品選型表：

DIN22 IAP - V(A)□- P□- V/I□

選型舉例：

例1：二路輸入信號:0-75mV 供電電源:24V   二路輸出信號:0-5V   型號:DIN22 IAP V3-P1-V1

例2：二路輸入信號:0-10V   供電電源:12V   二路輸出信號:0-10V  型號:DIN22 IAP V2-P2-V2

例3：二路輸入信號:0-3V     供電電源:24V  二路輸出信號:4-20ma 型號:DIN22 IAP Vz-P1-A4（Vz:0-3V）

產品最大絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature（存貯溫度）:+150℃

Lead Temperature  （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

注:電流輸出型如果要求負載電阻500Ω,請另做注明

外形尺寸：
