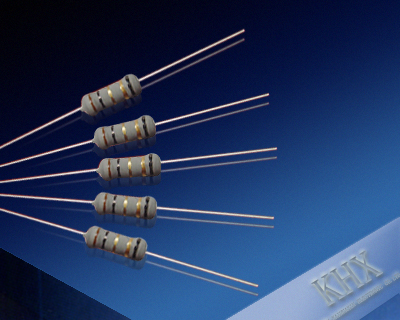

線繞無感電阻器
產品詳情
|
I．特點
- 耐熱性好，溫度系數小，低雜音，負荷功率大，不燃性
- 使用環境溫度:-55℃~+125℃
II. 尺寸結構圖
|
類型 |
尺寸 |
阻值范圍 |
|
功率 |
L±0.5 |
D±1.0 |
H±2.0 |
d±0.05 |
±5%(J) |
|
NKN-1/2W |
9.0 |
3.2 |
26 |
0.55 |
0.1Ω～2.2Ω |
|
NKN-1W |
11 |
3.2 |
26 |
0.65 |
0.1Ω～2.2Ω |
|
NKN-2W |
15 |
4.5 |
34 |
0.70 |
0.1Ω～5.6Ω |
|
NKN-3W |
18 |
5.0 |
32 |
0.75 |
0.1Ω～10Ω |
|
NKN-5W |
25 |
6.0 |
35 |
0.75 |
0.1Ω～22Ω |
|
NKN-6W |
25 |
8.0 |
28 |
0.75 |
0.1Ω～33Ω |
|
NKN-7W |
31 |
8.0 |
28 |
0.8 |
0.1Ω～47Ω |
|
NKN-8W |
41 |
8.0 |
28 |
0.8 |
0.1Ω～56Ω |
|
NKN-10W |
52 |
8.0 |
28 |
0.8 |
0.3Ω～100Ω | | |
III. 降負荷曲線圖和表面溫升曲線圖
|
| |
IV.電氣特性
|
項目 |
性能要求 |
測試方法 |
|
溫度系數 |
±50ppm/℃ ±100ppm/℃ ±300ppm/℃ |
JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常溫（T1）阻抗值;
R2:常溫+100℃（T2）阻抗值 |
|
短時間過負荷 |
ΔR≤±（2% R0+0.05Ω) |
JIS5202-5.5
2.5倍額定電壓 5 秒 |
|
焊接耐熱性 |
ΔR≤±（1%R0+0.05Ω) |
JIS5202-5.5
2.5倍額定電壓 5 秒 |
|
可焊性 |
焊錫面積覆蓋在 95%以上 |
JIS5202-6.4
錫爐溫度：350℃±10℃
浸爐時間：3±0.5 秒 |
|
耐濕負荷壽命 |
ΔR≤±（5% R0+0.1Ω) |
JIS5202-7.9
40±2°C, 90～95% RH
于恒濕箱中加額定直流電壓測試1.5小時，停止0.5小時連續測試1000小時 |
|
耐溫負荷壽命 |
ΔR≤±（5% R0+0.1Ω） |
JIS5202-7.10
70°C,于恒溫箱中加額定電壓測試1.5小時，停止0.5小時連續測試1000小時 |
|
不燃性 |
不可有明顯火焰 |
Sj3272-4.2 | | |
