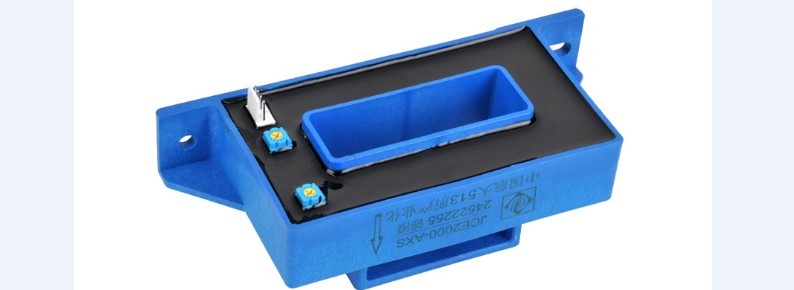

電流傳感器JCE500…2500-AXS

JCE500…2500-AXS系列利用高性能霍爾元件，對直流、交流或脈沖電流進行電隔離測量，具有良好的準確度、線性度和穩定性,采用UL94-V0標準的絕緣外殼。

應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS,逆變電源,開關電源等各行業。

主要技術參數

額定測量電流IPN：           500    600   850   1000 1500 2000 2500 A

測量范圍IP：                1500  1800 2550 3000 4500 5500 5500 A

額定測量輸出VM：           4V

電源電壓(±5%)：             ±15V（±5%）

電流消耗IC：                 ≤+20/-15mA

精度X：                     —準確度 XG(@ VPN,TA=+25℃)：        ±1%

—非線性度εL(@ VPN，TA=+25℃)：     ±1%

—零點偏移VO：                       ≤±20mV(@+25℃)

—溫度偏移 VOT：                     ≤±1mV/K

—響應時間 tr (@90% of VP max)：       ≤5us

—工作頻率 f：                        DC-25KHz

耐壓Vd：                    一次側回路對二次側回路之間耐壓：     5kV/50Hz/1min
