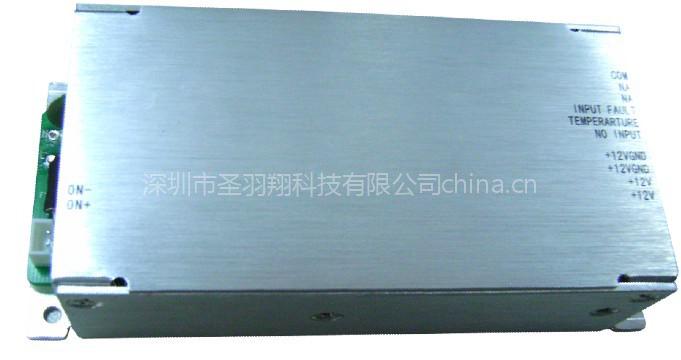

本電源輸入電壓90～264Vac, 輸出12V/2A，總輸出功率24W，采用自然傳導散熱；電源具有輸入過欠壓、過溫、輸入掉電告警功能和輸入過欠壓保護、過溫保護、輸出過壓保護、過流保護、短路保護功能；

電源設計精細，符合安規設計要求。
外觀要求
電源無飛線、器件松動現象；電源底板表面應平整光滑、無雜質、無明顯擦痕，翹曲度小于1％；絲印清晰、明確，滿足安規、CE認證等相關要求；電源表面沒有尖銳的角和鋒利的邊緣，其外觀特性應光滑無毛刺、無劃傷、無裂痕或其它缺陷，外露金屬部分無銹蝕；文字標識與接線端子功能相符；電源外殼要求色澤均勻，無毛刺。外觀無明顯缺陷，固定螺釘端正，無松動，底面平整。外殼之間的結合部應緊密接觸，結合處縫隙寬度不大于1mm。

體積：長×寬×高=135×60×35（長、寬公差為±0.5mm）

輸入特性
額定輸入電壓    100-240Vac
輸入電壓范圍    90－265Vac
輸入頻率范圍    47-63Hz
最大輸入電流    ≤0.7A
啟動沖擊電流    ≤30A
效率    ≥75%
工作環境
工作溫度    -15－+70℃
相對濕度    10～95%
海拔高度    ≤3000m
大氣壓力    70～106KPa
散熱方式    自然冷卻
防霉菌    GB/T 2423.16-1999 霉菌試驗，等級2
防潮濕    GB/T 2423.4-1993 交變濕熱試驗，24℃～45℃，95%RH
輸出特性/保護特性
輸出電壓    +12±0.5Vdc
輸出電流    0～2A
輸出紋波及噪音    ≤100ｍV
輸出上升時間    ≤50mS
開關機過沖    ≤5%
動態響應    過沖幅度    △V±5%Vo
    恢復時間    △t≤0.5mS
開機輸出延遲    ≤3S（220Vac）
輸出限流保護    2.2－3.5A
輸出過壓保護    11－13Vdc
輸出短路保護    可自恢復
過溫保護    80～90℃
輸入欠壓    保護點:70～80Vac/恢復點:80～90Vac;回差≤7Vac
輸入過壓    保護點:274～284Vac/恢復點:264～274Vac;回差≤7Vac
溫度系數    ±0.02%/℃
安規及EMC特性
抗
電
強
度    輸入對輸出    3750Vac/≤10mA /1min,無擊穿、飛弧現象
    輸入對大地    3750Vac/≤10mA /1min,無擊穿、飛弧現象
    輸出對大地    500Vdc/≤10mA /1min,無擊穿、飛弧現象
絕
緣
強
度    輸入對輸出    ≥10MΩ@ 500Vdc
    輸入對大地    ≥10MΩ@ 500Vdc
    輸出對大地    ≥10MΩ@ 500Vdc
接地電阻    ≤0.1Ω（接地連續性）
接觸電流    ≤1.5mA
傳導干擾（CE）    EN55022 CLASS A 6dB余量
輻射干擾（RE）    EN55022 CLASS A 6dB余量
靜電放電    LEVEL 3：接觸放電：±6KV；空氣放電：±8KV
浪涌沖擊    線－線  1KV；線－地　2KV
安規認證    設計符合UL60950和EN60950標準的要求
MTBF    ≥100,000hours (25℃，滿載，實驗驗證值)
