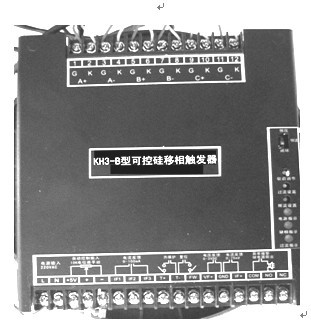

KH3-B型三相閉環觸發器使用說明書

KH3-B型三相閉環觸發器使用說明書

一、概述

引進國外最先進的專用可控硅移相觸發集成電路。輸出觸發脈沖具有極高的對稱性和穩定性，不隨環境溫度變化，無相序要求。內含完整的缺相、過流、過熱等故障保護功能；具有高精度、功能完善、使用簡單可靠、易調試、抗干擾性強等優點。它可廣泛的應用于工業各領域的電壓電流調節，適用于電阻性負載、電感性負載、變壓器一次側及各種整流裝置等。其主要應用于大功率電源、高頻設備交直流調壓、鹽浴爐、工頻感應爐、淬火爐、熔融玻璃的溫度加熱控制及各種工業爐；整流變壓器、調工機、電爐變壓器一次側、充磁退磁調節、直流電機調速控制、電機軟啟動節能裝置；以鎳、鐵鉻、遠紅外發熱元件及硅鉬棒、硅碳棒等加熱元件的溫度控制等等。

二、性能特點

○ 無相序要求限制，可用于電源為220V與380V、660V、1140V電源頻率50/60Hz電網。

○ 能與國內外各種控制儀表（溫控儀）、微機的輸出信號直接接口。

○ 適用于阻性負載、感性負載、變壓器一次側等各種負載類型。

○ 具有軟啟動軟停止功能，減少對電網的沖擊干擾，使主電路更加安全可靠。

○ 驅動能力強，每路可以輸出800毫安的電流，可以驅動4000A可控硅。

○ 具有缺相、過流、過壓保護功能。

○ 故障報警輸出功能。（外接蜂鳴器和指示燈）

○ 急停功能。

○ 溫控保護功能。

○ 具有開環、恒電流、恒電壓三種控制模式，應用于不同的場合。

○ 一體化結構：集電源、同步變壓器、觸發控制電路、脈沖變壓器于一體。結構緊奏，調試容易，接線簡單。

○ 采用鋁殼防護安裝，安全防塵。

三、主要技術指標及使用

輸入信號：4-20mA（通過P1跳線選擇短接S1） DC 0-5V（通過P1跳線選擇短接S2） DC 0-10V（通過P1跳線選擇短接S3） 10K電位器（手動調節時）

輸出規格：三相或三相兩路觸發0-100％輸出量。

移相范圍：0-180。

觸發容量：≤4000A可控硅（晶閘管）。

指示功能：

PW ¤ 電源指示

QX ¤ 缺相指示

GL ¤ 過流故障指示

電源使用：AC1和AC2接入220VAC主電源，（如用戶需要380V接入時需另行定制）。

負載測試：測試觸發器時不接負載或電流小于0.5A以下，SCR無法正常工作。所以負載電流請大于0.5A。

四、工作方法

1． 閉環或恒電流、恒電壓三種運行模式：

○ 觸發板通過K1撥線開關選擇閉環或者恒電流恒電壓模式。觸發板調試時最好請用戶先選擇閉環一般調壓模式調試。（即K1請撥到閉環位置為一般調壓模式控制）

○ 觸發板可接入三相電流互感器信號和直接選擇恒電壓和恒電流控制。（請通過JP1和JP3跳線選擇短接S5和S7進行控制）。

○ 觸發板也可接入直流3V電壓和分流器75mV反饋信號進行直流負載的恒電流和恒電壓控制。

（請通過JP1和JP3跳線選擇短接S4和S6進行直流閉環控制）。

○ 觸發板可跟據不同要求場合取樣。 觸發板還可以與單片機及相應檢測傳感器組成外閉環自動控制系統。

2． 可選擇三種的輸入模式：

○ 4-20mA輸入。通過JP4跳線選擇短接S1。

○ 0-5V輸入。通過JP4跳線選擇短接S2。

○ 0-10V輸入。通過JP4跳線選擇短接S3。

3．可外接溫控保護開關和復位開關：（請參考接線圖）。

4．軟啟動調節：

觸發板可通過軟啟可調電阻設置調節軟啟動的時間，順時針方向調節為啟動時間更長。

5．限流保護：

觸發板 通過調節限流可調電阻設置限電流門檻值，順時針方向調節為低。

6．過流保護：

觸發板 通過調節過流可調電阻設置過電流門檻值，順時針方向調節為低。

五、異常狀態排除法

1、在較小的輸入控制信號時SCR接近100%輸出：

○ 可能觸發器在恒電流或者恒電壓工作模式狀態下，沒有接入反饋信號，導致觸發器積分系統誤判，請接入相應的反饋信號。

○ 觸發器在恒電流工作模式時，負載電流過小。

○ 檢查反饋信號是否接正確。

2、SCR無輸出，無電流或電壓：

○ 面板電源指示燈不亮，SCR無法工作，請檢查觸發器的電源是否接入正確。

○ 檢查缺相指示燈是否亮，如亮燈請檢查保護系統和同步信號是否接入。

○ 檢查過流指示燈是否亮，如亮燈證明已過流保護狀態，請檢查后斷電復位或短接復位開關進行復位。

3、觸發器出現用戶無法解決的問題，請不要猶豫跟我們聯系，我們會及時為您解決。
